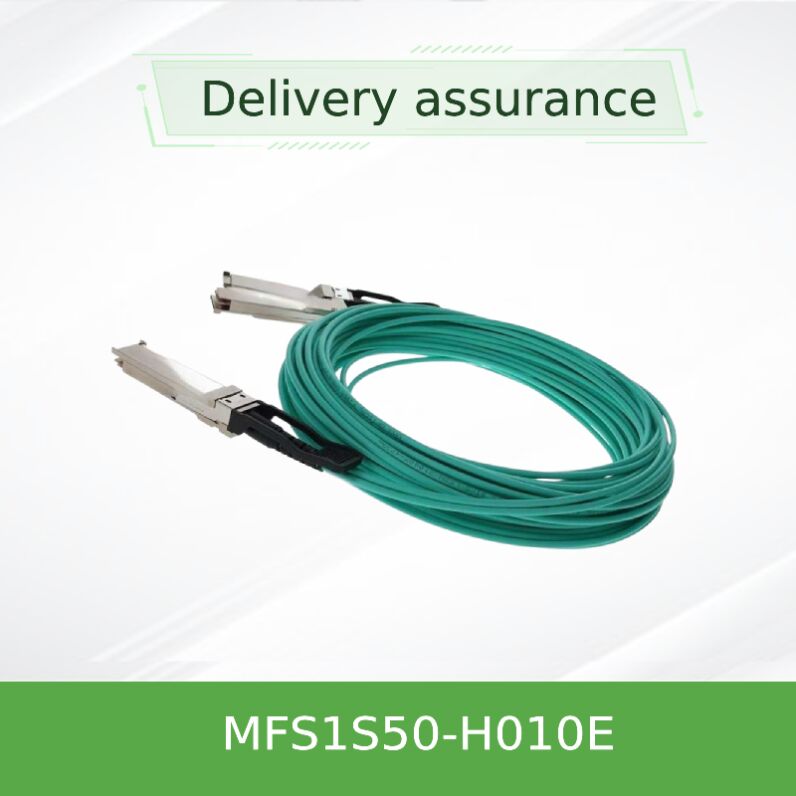

NVIDIA MFS1S50-H010E 200G'den 2x100G QSFP56 AOC Düşük Gecikmeli Ayırıcı Kablo
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFS1S50-H010E |
| Belge: | MFS1S50-H0xxV.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Teknoloji: | İnfiniband |
| Veri Hızı: | 200 gb/s'ye kadar | Bağlayıcı Türü: | QSFP56 |
| Çap: | 3 +/- 0.2mm | Minimum virajlı radiu: | 30 mm |
| Yakın uç çıkış göz yüksekliği: | 70MVPP | Yakın Uçlu ESMW: | 0.265ui |
Ürün Açıklaması
NVIDIA® MFS1S50-H010E, modern veri merkezlerinde 200Gb/s'den 2x100Gb/s'ye bağlantı sağlayan yüksek performanslı bir aktif optik ayırıcı kablodur (AOC). Maliyet açısından hassas ancak talepkar ortamlar için tasarlanan bu QSFP56 VCSEL tabanlı AOC, 200Gb/s'lik bir anahtar bağlantı noktası ile iki ayrı 100Gb/s sunucu veya hesaplama düğümü arasında sorunsuz bir arayüz sağlar. SFF-8665 ve SFF-8679 standartlarına uyumlu olan MFS1S50 serisi, sağlam sinyal bütünlüğü, düşük gecikme süresi ve üstün güç verimliliği sunar. 10 metrelik uzunluk (H010E), üst raf (ToR) - sunucu bağlantıları için idealdir, yüksek bant genişliğini korurken kablolamayı basitleştirir.
Her ayırıcı kablo, gerçek zamanlı ürün izleme ve durum raporlaması için her iki QSFP56 ucunda da EEPROM entegre eder ve NVIDIA InfiniBand ve Ethernet anahtarlarıyla tam uyumludur. Titiz üretim testleri ve NVIDIA'nın benzersiz kalite tasarımı ile bu AOC, kurumsal, HPC ve AI küme dağıtımlarında tak-çalıştır güvenilirliği ve uzun bir kullanım ömrü sağlar.
200Gb/s anahtar bağlantı noktasının iki adet 100Gb/s uç noktasına hizmet vermesini sağlayarak bağlantı noktası yoğunluğunu artırır ve altyapı maliyetini düşürür.
VCSEL tabanlı çok modlu fiber mimarisi, gecikmeye duyarlı HPC ve AI iş yükleri için ultra düşük gecikme süresi sağlar.
Gerçek zamanlı izleme: Tx/Rx optik gücü, sapma akımı, besleme voltajı, kasa sıcaklığı, uyarı/alarm eşikleri.
Çalışma kasa sıcaklığı 0°C ila 70°C, depolama -40°C ila 85°C, talepkar veri merkezi ortamları için uygundur.
Tx giriş eşitleme, Rx çıkış genliği, ön-vurgu; 100GbE çalışması için Tx/Rx CDR kontrolü.
Standart 2 telli yönetim arayüzü, ModSelL, IntL, ResetL, tam ana bilgisayar kontrolü için LPMode.
MFS1S50-H010E, dört çok modlu fiber çifti üzerinden Dikey Boşluklu Yüzey Yayan Lazer (VCSEL) dizileri ve yüksek hassasiyetli PIN fotodiyotları kullanır. 200Gb/s QSFP56 tarafında, 200Gb/s toplam bant genişliğine ulaşmak için tüm dört hat 50Gb/s PAM4 (53.125GBd) hızında çalışır; ayırma uçları ise her biri 100Gb/s'de iki hat (hat başına 50Gb/s PAM4) işler. Bu aktif optik tasarım, bakır sinyal bozulmasını ortadan kaldırır ve hata oranını 1e-12'nin altında tutarak menzili 50 metreye kadar uzatır.
Kablo, modül seçimi, düşük güç modu ve kesinti hattı dahil olmak üzere SFF-8636 uyumlu kontrol sinyallerini içerir. Yerleşik dijital tanılama izleme (DDM), bağlantı sağlığına gerçek zamanlı erişim sağlayarak ağ yönetimini ve sorun gidermeyi basitleştirir. Ek olarak, alıcı-verici, gerektiğinde geriye dönük uyumluluğu sağlamak için esnek hat hızları için hız seçimi destekler: 10.3125G NRZ, 25.78125G NRZ ve 26.5625G PAM4.
- 200GbE veya InfiniBand HDR ağlarında Raf Üstü (ToR) anahtardan çift sunucu bağlantısı.
- Düşük gecikme süresi ve yüksek yoğunluklu kablolama gerektiren yüksek performanslı bilgi işlem (HPC) kümeleri.
- 200G yukarı bağlantıları olan GPU sunucuları (örn. NVIDIA Quantum veya Spectrum anahtarları) ile AI/ML eğitim altyapısı.
- Bağlantı noktası verimliliğinin ve basitleştirilmiş kablo yönetiminin kritik olduğu veri merkezi omurga-yaprak mimarileri.
- Bağlantı noktası sayısını azaltırken raf birimi başına bant genişliğini artıran kurumsal çekirdek toplama.
NVIDIA Quantum InfiniBand anahtarları (örn. QM8700, QM9700 serisi) ve NVIDIA Spectrum Ethernet anahtarları için tasarlanmıştır. MFS1S50-H010E, 200GbE veya InfiniBand HDR/NDR uyumlu bağlantı eğitimi destekleyen herhangi bir standart QSFP56 bağlantı noktasıyla da birlikte çalışır. AOC'nin EEPROM'u, benzersiz ürün kimliği sağlayarak NVIDIA ağ platformları tarafından tam olarak yönetilmesini sağlar. NVIDIA dışı ana bilgisayarlar için kablo, QSFP56 MSA (SFF-8665) ile uyumludur ve elektriksel arayüz SFF-8679'u izler. Ayırma desteği için ana bilgisayar bağlantı noktası yapılandırmasını her zaman doğrulayın.
| Platform / Ürün Ailesi | Desteklenen Hız | Bağlantı Noktası Tipi |
|---|---|---|
| NVIDIA Quantum HDR InfiniBand Anahtarları (QM8700, QM8790) | 200G HDR | QSFP56 |
| NVIDIA Spectrum-2/3 Ethernet Anahtarları (SN3700, SN4600) | 200GbE | QSFP56 |
| NVIDIA ConnectX-6 HDR / ConnectX-6 Dx | 100Gb/s her bir kuyruk için | QSFP56 |
| Ayırma desteği olan üçüncü taraf 200GbE anahtarları | 200G→2x100G | Uyumlu QSFP56 |
| Parametre | Detaylar |
|---|---|
| Ürün Modeli | MFS1S50-H010E |
| Form Faktörü | QSFP56 - 2x QSFP56 aktif optik ayırıcı kablo |
| Veri Hızı | 200Gb/s (ana uç) / 100Gb/s her ayırma dalı için |
| Hat Başına Sinyal Hızı | 53.125 GBd PAM4 (nominal) |
| Kablo Uzunluğu | 10 metre (tolerans: +300mm / -0, uzunluklar için <50m) |
| Fiber Tipi | Çok Modlu Fiber (MMF) 50/125µm, Aqua ceket |
| Minimum Bükülme Yarıçapı | 30 mm |
| Besleme Voltajı (Vcc) | 3.135V – 3.465V (Tip. 3.3V) |
| Güç Tüketimi (200G ucu) | Tip. 4.5W, Maks. 5.0W |
| Güç Tüketimi (100G ucu, her dal için) | Tip. 3.0W, Maks. 3.5W |
| Çalışma Kasa Sıcaklığı | 0°C ila 70°C |
| Depolama Sıcaklığı | -40°C ila 85°C |
| Bağıl Nem (yoğuşmasız) | 5% ila 85% |
| ESD Toleransı | Tipik veri merkezi ESD kullanımına uyumlu; Sınıf I lazer güvenliği |
| Tanılama Özellikleri | DDM (Tx/Rx gücü, sapma, voltaj, sıcaklık), LOS/LOL, Tx hatası, programlanabilir eşitleme |
| Yasal Uyumluluk | CE, FCC Sınıf A, ICES, RCM, VCCI, CB, cTUVus, RoHS (NVIDIA standartlarına göre) |
| Sipariş Parça Numarası | Açıklama | Uzunluk |
|---|---|---|
| MFS1S50-H003V | NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 | 3 metre |
| MFS1S50-H005V | NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 | 5 metre |
| MFS1S50-H010E | NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 | 10 metre |
| MFS1S50-H015V | NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 | 15 metre |
| MFS1S50-H020V | NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 | 20 metre |
| MFS1S50-H030V | NVIDIA AOC, 200G - 2x100G, QSFP56 - 2xQSFP56 | 30 metre |
Özel uzunluklar veya toplu gereksinimler için lütfen satış ekibimizle iletişime geçin. "E" soneki belirli bölgesel veya fabrika kodlamasını belirtir; elektriksel ve optik performans standart H0xxV serisi ile aynıdır.
- Orijinal Ürün Güvencesi: %100 orijinal NVIDIA kabloları, tamamen izlenebilir ve üretici kalitesiyle desteklenir.
- Teknik Uzmanlık: Mühendislerimiz satış öncesi uyumluluk doğrulaması ve satış sonrası destek sağlar.
- Küresel Lojistik: Uygun antistatik paketleme ve ESD koruması ile hızlı dünya çapında sevkiyat.
- Rekabetçi Fiyatlandırma ve Toplu İndirimler: Veri merkezi kurulumları ve altyapı yenileme projeleri için idealdir.
- Uzatılmış Garanti Seçenekleri: Standart 1 yıllık garanti, talep üzerine uzatılmış kapsama alanı mevcuttur.
Hong Kong Starsurge Group uçtan uca hizmet sunar: teknik spesifikasyon danışmanlığı, birlikte çalışabilirlik testi yardımı ve RMA desteği. Ekibimiz uzaktan hata ayıklama, kurulum rehberliği ve ürün yazılımı uyumluluk doğrulaması için hazırdır. Her kablo, temiz optik konektörler ve doğru etiketleme sağlamak için sevkiyat öncesinde görsel olarak incelenir. Kritik projeler için seçili bölgelerde yerinde değiştirme hizmetleri sunuyoruz. SLA seçenekleri için hesap yöneticinizle iletişime geçin.
- Anahtar ve NIC bağlantı noktalarınızın ayırma modunu (200G → 2x100G) desteklediğini doğrulayın.
- Raf düzeninizdeki gerekli kablo uzunluğu ve bükülme yarıçapı kısıtlamalarını doğrulayın.
- 100G uçlarındaki her iki ana bilgisayar sisteminin uygun hava akışına ve güç bütçesine sahip QSFP56 yuvalarına sahip olduğundan emin olun.
- Ortamınızın ek yasal sertifikalar (örn. Çin RoHS) gerektirip gerektirmediğini kontrol edin.
- Yüksek kullanılabilirlik kümelerinde özdeş bağlantı simetrisi için yedek üniteler sipariş etmeyi düşünün.
- Elektrostatik deşarj (ESD) hassasiyeti: Kurulum sırasında topraklanmış bilek kayışları ve ESD güvenli iş istasyonları kullanın.
- Geri döndürülemez hasarı önlemek için mutlak maksimum besleme voltajını (3.6V) veya veri giriş voltajını aşmayın.
- Optik performansı korumak ve fiber kırılmasını önlemek için 30 mm'nin altındaki sıkı bükülmelerden kaçının.
- Her zaman QSFP modüllerini yuvalara nazikçe takın; zorla takma konektörlere veya yuva mandallarına zarar verebilir.
- 0–70°C kasa sıcaklığı aralığında çalıştırın; yüksek yoğunluklu ortamlarda yeterli hava akışını sağlayın.
- Ayırıcı botta veya cekette herhangi bir görünür hasar durumunda, sinyal bütünlüğü sorunlarını önlemek için kabloyu değiştirin.
