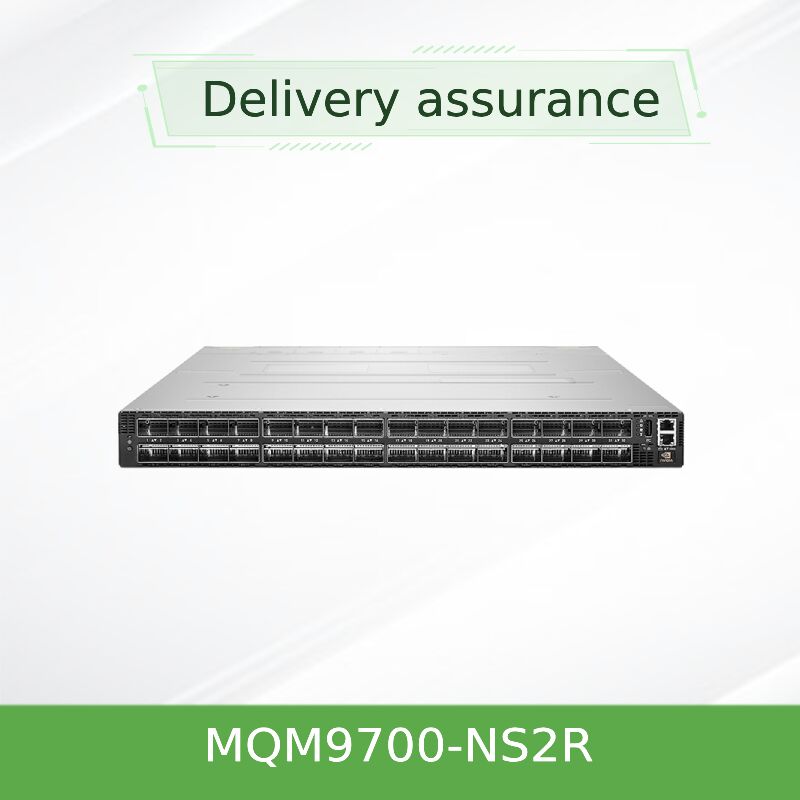

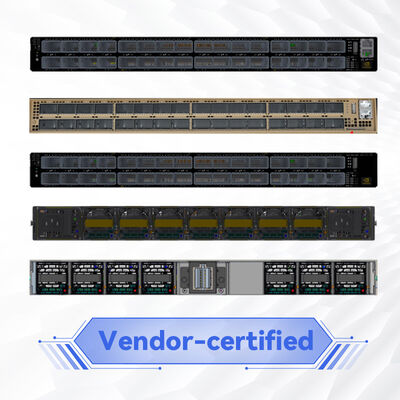

NVIDIA Quantum-2 QM9700-NS2R 64 Bağlantı Noktalı 400G InfiniBand Yönetilen Anahtar
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Belge: | MQM9700 series.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MQM9700-NS2R (920-9B210-00RN-0M2) | iletim hızı: | 400G |
|---|---|---|---|
| Limanlar: | 64 | Teknoloji: | İnfiniband |
| Maksimum Hız: | NDR | Taşıma Paketi: | Ambalaj |
| Vurgulamak: | NVIDIA Quantum-2 400G InfiniBand anahtar,64 bağlantı noktalı InfiniBand yönetilen anahtar,Mellanox Quantum-2 ağ anahtarı |
||
Ürün Açıklaması
Sektör lideri NDR 400Gb/s bağlantı noktası başına | 51,2 Tb/s toplam işlem hacmi | SHARPv3 ağ içi hesaplama | Yapay zeka ve HPC ağları için ultra düşük gecikme süresi
NVIDIA Quantum-2 QM9700-NS2R, benzersiz bir şekilde 64 adet 400Gb/s (NDR) engelsiz bant genişliği sunan, tamamen yönetilen bir 1U InfiniBand anahtarıdır. Aşırı ölçekli yapay zeka, bilimsel araştırma ve yüksek performanslı bilgi işlem (HPC) kümeleri için tasarlanmış olup, 51,2 Tb/s toplam çift yönlü işlem hacmi ve saniyede 66,5 milyardan fazla paket ile devasa ölçeklenebilirlik sağlar. SHARPv3, uyarlanabilir yönlendirme ve RDMA'dan yararlanarak QM9700-NS2R, en zorlu iş yükleri için veri hareketini ve ağ içi hesaplamayı hızlandırır.
- Anahtar Yuva Sayısı: 64 engelsiz 400G bağlantı noktası (32 OSFP konektörü)
- İşlem Hacmi: 51,2 Tb/s toplam çift yönlü
- Paket Hızı: >66,5 milyar paket/saniye (BPPS)
- SHARPv3: Önceki nesle göre 32 kat Yapay Zeka hızlandırması
- Hava Akışı: Konektörden güce (C2P) ters hava akışı, sıcak koridor kapsüllemesi için idealdir
- Yönetim: 2.000 düğüme kadar yerleşik alt ağ yöneticisi, MLNX-OS, CLI, WebUI, SNMP, JSON API
- Güç ve Soğutma: 1+1 yedekli çalışırken değiştirilebilir PSU, çalışırken değiştirilebilir fan üniteleri, önden arkaya veya arkadan öne seçenek (C2P yapılandırılmış)
NVIDIA Quantum-2 platformu üzerine kurulu QM9700 serisi, veri merkezi anahtarlama yoğunluğunu ve verimliliğini yeniden tanımlıyor. QM9700-NS2R (yönetilen, C2P hava akışı), kompakt bir 1U kasada 64 adet 400Gb/s InfiniBand bağlantı noktası entegre eder. 200Gb/s'ye kadar 128 bağlantı noktası sunmak için bağlantı noktası bölme teknolojisini destekler, Fat Tree, DragonFly+, SlimFly ve çok boyutlu Torus gibi esnek topolojiler sunar. Önceki InfiniBand nesilleriyle geriye dönük uyumluluk, mevcut altyapıya sorunsuz entegrasyon sağlar. Gelişmiş telemetri, tıkanıklık kontrolü ve kendi kendini iyileştiren ağ yetenekleriyle bu anahtar, işlemleri basitleştirirken uygulama işlem hacmini en üst düzeye çıkarır.
400G NDR veya ayırıcı kablolar aracılığıyla 128x200G sunan 32 OSFP yuvası, 1U form faktöründe en yoğun raf üstü InfiniBand anahtarını sunar.
Üçüncü nesil NVIDIA Ölçeklenebilir Hiyerarşik Toplama ve Azaltma Protokolü, yapay zeka toplu işlemlerini 32 kata kadar hızlandırarak veri hareketini ve gecikmeyi azaltır.
Uzaktan Doğrudan Bellek Erişimi (RDMA) ve uyarlanabilir yönlendirme darboğazları ortadan kaldırırken, geliştirilmiş sanal hat eşlemesi ve tıkanıklık kontrolü tutarlı performansı korur.
Otomatik yük devretme, bağlantı düzeyinde yeniden iletim ve gelişmiş izleme yetenekleri, kritik iş yükleri için kesintisiz işlemleri garanti eder.
Yerleşik alt ağ yöneticisi kutudan çıktığı gibi 2000 düğüme kadar destekler; CLI, WebUI, SNMP ve JSON/REST API aracılığıyla tam şasi yönetimi.
Ölçeklenebilir, uygun maliyetli küme tasarımları için optimize edilmiştir; çift yoğunluklu yuva, ağ katmanlarını azaltır ve toplam sahip olma maliyetini düşürür.
Quantum-2 platformu, 51,2 Tb/s anahtarlama kapasitesi sunan NVIDIA'nın en son 400G SerDes teknolojisini entegre eder. Temel yenilikler arasında şunlar yer alır: SHARPv3 toplu işlemleri işlem düğümlerinden boşaltarak yapay zeka eğitim verimliliğini önemli ölçüde artıran ağ içi hesaplama. Anahtar, çekirdek yükünü atlayarak mikrosaniye düzeyinde gecikme elde etmek için Uzaktan Doğrudan Bellek Erişimi (RDMA) kullanır. Uyarlanabilir yönlendirme, sıcak noktaları önlemek için trafiği dinamik olarak birden fazla yola dağıtırken, geliştirilmiş hizmet kalitesi (QoS) ve sanal hat (VL) eşlemesi kritik uygulamalar için bant genişliğini garanti eder. QM9700-NS2R ayrıca gerçek zamanlı ağ izleme için gelişmiş telemetri ve bağlantı hataları etrafında trafiği otomatik olarak yeniden yönlendiren kendi kendini iyileştirme yetenekleri içerir.
- Yapay Zeka ve Makine Öğrenmesi Kümeleri: Yüksek yuvalı NDR anahtarları, SHARPv3'ün NCCL toplu işlemlerini hızlandırdığı devasa GPU süper bilgi işlem podlarını etkinleştirir.
- HPC Araştırma Merkezleri: SlimFly veya Fat Tree topolojileri, hava durumu simülasyonu, genomik ve fizik için ultra düşük gecikme süresiyle binlerce düğümü birbirine bağlar.
- Kurumsal Veri Merkezleri: 400G omurga ve yaprak mimarisi ile Doğu-Batı trafiğini birleştirerek katman sayısını ve operasyonel maliyetleri azaltır.
- Bulut ve Hiperskalabilite: Raf birimi başına yüksek bant genişliği yoğunluğu ile maksimum ölçeklenebilirlik için DragonFly+ ve çok boyutlu torus.
- Depolama ve G/Ç Genişletme: InfiniBand üzerinden NVMe over Fabrics (NVMe-oF) kullanarak yüksek performanslı depolama sistemlerini bağlayın.

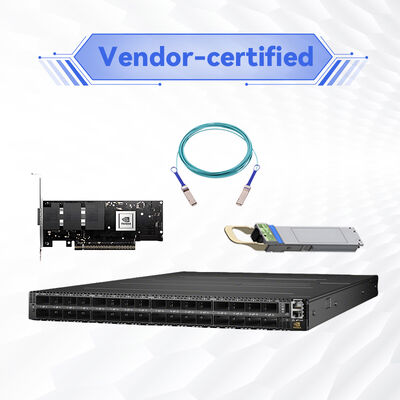

QM9700-NS2R, NVIDIA InfiniBand adaptörleri (ConnectX-6, ConnectX-7, ConnectX-8), kabloları (aktif/pasif bakır, aktif fiber, optik modüller) ve önceki FDR/EDR/HDR nesilleriyle tamamen birlikte çalışabilir. Otomasyon çerçeveleri için kapsamlı API desteği ile MLNX-OS üzerinde çalışır. Gelişmiş izleme, tahmine dayalı analitik ve telemetri için NVIDIA Birleşik Ağ Yöneticisi (UFM) ile uyumludur. Anahtar, büyük HPC zamanlayıcıları ve açık ağ otomasyon araçlarıyla sorunsuz bir şekilde entegre olur.
| Bileşen | Desteklenen Modeller/Standartlar |
|---|---|
| Ana Bilgisayar Kanal Adaptörleri | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, NDR 400G HCA'lar |
| Kablolar ve Alıcı-Vericiler | OSFP pasif bakır (2,5 m'ye kadar), aktif bakır, aktif fiber (500 m'ye kadar), optik modüller (200G bölme için QSFP-DD'den OSFP'ye adaptörler) |
| Önceki InfiniBand Hızları | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) – geriye dönük uyumlu |
| Yönetim ve Otomasyon | MLNX-OS, UFM, SNMP, JSON-RPC, Ansible modülleri aracılığıyla Prometheus/Grafana |
| Parametre | Özellik |
|---|---|
| Bağlantı Noktaları ve Hız | 64 engelsiz 400Gb/s (NDR) InfiniBand bağlantı noktası; 32 OSFP konektörü; ayırıcı kablolar aracılığıyla 128 bağlantı noktası @200Gb/s'yi destekler |
| Anahtarlama Kapasitesi | 51,2 Tb/s toplam çift yönlü işlem hacmi; >66,5 milyar paket/saniye (BPPS) |
| Gecikme Süresi | Dinamik yönlendirme ile 130ns'nin altında bağlantı noktasından bağlantı noktasına (tipik) |
| İşlemci ve Bellek | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Yönetim Arayüzleri | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Güç Kaynağı | 1+1 yedekli, çalışırken değiştirilebilir, 200–240Vac, 80 PLUS Gold+ sertifikalı |
| Soğutma ve Hava Akışı | Konektörden güce (C2P) ters hava akışı (NS2R modeli); çalışırken değiştirilebilir fan üniteleri, ön/arka seçenekler |
| Boyutlar (YxGxD) | 1,7 inç (43,6 mm) x 17,0 inç (438 mm) x 26,0 inç (660,4 mm) |
| Ağırlık | 14,5 kg (31,97 lbs) |
| Çalışma Koşulları | Sıcaklık: 0°C ila 40°C; Nem: %10 ila %85 yoğuşmasız; Rakım 3050m'ye kadar |
| Yönetmelik ve Güvenlik | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, ENERGY STAR |
| Garanti | 1 yıl üretici garantisi (uzatılabilir) |
| Sipariş Edilebilir Parça Numarası | Açıklama | Yönetim | Hava Akışı Yönü |
|---|---|---|---|
| MQM9700-NS2R | 64 bağlantı noktası 400Gb/s InfiniBand, yönetilen anahtar, 32 OSFP bağlantı noktası | Tam yerleşik alt ağ yöneticisi, MLNX-OS | Konektörden Güce (C2P) – ters hava akışı |
| MQM9700-NS2F | 64 bağlantı noktası 400Gb/s InfiniBand, yönetilen anahtar | Yönetilen (aynı özellikler) | Güçten Konektöre (P2C) – ileri hava akışı |
| MQM9790-NS2R | 64 bağlantı noktası 400Gb/s, yönetilmeyen anahtar | Yönetilmeyen, harici UFM yönetimi | C2P ters hava akışı |
| MQM9790-NS2F | 64 bağlantı noktası 400Gb/s, yönetilmeyen anahtar | Yönetilmeyen | P2C ileri hava akışı |
QM9700-NS2R, gelişmiş yerleşik yönetim (alt ağ yöneticisi) ve konektörden güce hava akışı (soğuk koridora egzoz) gerektiren müşteriler için idealdir. Sipariş vermeden önce veri merkezinizin termal tasarımıyla hava akışı uyumluluğunu onaylayın.
Depolar ve dağıtım ortakları, güvenli paketleme ile dünya çapında hızlı sevkiyat sağlar.
Şirket içi mühendislerimiz ağ topolojilerini, kablolama planlarını ve aygıt yazılımı gereksinimlerini doğrulamaya yardımcı olur.
Yetkili ortak fiyatlandırması, uzatılmış garanti seçenekleri ve gelişmiş değiştirme programları.
Sorunsuz tedarik için İngilizce, Mandarin, Kantonca ve bölgesel dillerde özel destek.
Starsurge, uçtan uca yaşam döngüsü desteği sunar: tasarım danışmanlığından dağıtıma ve satış sonrası bakıma kadar. Hizmetlerimiz yerinde kurulum rehberliği, RMA işlemleri, aygıt yazılımı yükseltme yardımı ve özelleştirilmiş kablolama çözümlerini içerir. Yüksek hacimli projeler için özel hesap yönetimi ve 7/24 teknik destek sunuyoruz. QM9700-NS2R, 1 yıllık donanım garantisiyle sevk edilir; istek üzerine uzatılmış destek paketleri mevcuttur.
Tek fark hava akışı yönüdür: NS2R konektörden güce (C2P) ters hava akışı kullanırken, NS2F güçten konektöre (P2C) ileri hava akışı kullanır. Rafınızın termal tasarımına (sıcak koridor/soğuk koridor) göre seçin.
Evet, QM9700, uygun adaptör kabloları veya HDR (200G), EDR (100G) ve FDR (56G) hızları için ayırma seçenekleri kullanarak geriye dönük uyumluluğu destekler. Lütfen uyumluluk matrisine bakın veya doğrulanmış kablo SKU'ları için Starsurge ile iletişime geçin.
Hayır, QM9700-NS2R, 2000 düğüme kadar yönetebilen entegre bir yerleşik alt ağ yöneticisine sahiptir, bu da küçük ve orta ölçekli dağıtımları basitleştirir. Daha büyük ağlar için harici SM veya UFM kullanılabilir.
Evet, InfiniBand ağı sunucu satıcısından bağımsızdır. Desteklenen bir InfiniBand HCA'ya (örneğin, ConnectX serisi) sahip herhangi bir sunucu sorunsuz bir şekilde bağlanabilir.
Tipik güç, bağlantı noktası yapılandırmasına ve kablolamaya göre değişir. PSU'lar 1+1 yedekli 200-240Vac, Gold+ derecelidir. Detaylı güç planlaması için bizimle iletişime geçin.
- Aşırı ısınmayı önlemek için hava akışı yönünün (NS2R için C2P) raf havalandırma stratejinizle eşleştiğinden emin olun.
- 400G performansı için yalnızca onaylı NVIDIA OSFP modüllerini veya nitelikli pasif/aktif bakır/fiber kabloları kullanın.
- Kurulum, ESD önlemlerine uymalı ve yetkili ağ personeli tarafından gerçekleştirilmelidir.
- Aygıt yazılımı güncellemeleri, kesintiyi önlemek için MLNX-OS yönergeleri kullanılarak yürütülmelidir; buna göre bakım pencereleri planlayın.
2008 yılında kurulan Starsurge, ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir şirkettir. Dünya çapında hükümet, sağlık, üretim, eğitim, finans ve kurumsal sektörlere hizmet veriyoruz. Deneyimli satış ve teknik ekibimizle anahtarlar, NIC'ler, kablosuz denetleyiciler, kablolar ve IoT çözümleri dahil olmak üzere güvenilir ağ ekipmanları sunuyoruz. Müşteri odaklı yaklaşımımız, ölçeklenebilir, verimli ve geleceğe hazır altyapı sağlar. Çok dilli destek ve küresel teslimat yetenekleri, Starsurge'u NVIDIA ve veri merkezi çözümleri için güvenilir ortağınız haline getirir.
- ☑ Hava akışı yönünün (C2P) veri merkezi düzeninize uyduğunu onaylayın
- ☑ Güç girişini doğrulayın: 200–240V AC yedekli beslemelerle
- ☑ Uygun OSFP kablolarını/alıcı-vericilerini seçin: mesafeye göre aktif/pasif bakır veya fiber
- ☑ Ağ topolojisini (Fat Tree, DragonFly+, vb.) ve ölçeklendirme düğümlerini planlayın
- ☑ Ana bilgisayar adaptörlerinin NDR uyumlu olduğundan emin olun (400G için ConnectX-7 veya daha yenisi)
- ☑ Yönetim IP'si ayırın ve MLNX-OS lisanslamasını gözden geçirin (temel anahtarlama için ek lisans yok)
- ☑ Raf alanı hazırlayın: 1U yükseklik, kablo yönetimi dahil 660 mm'ye kadar derinlik
