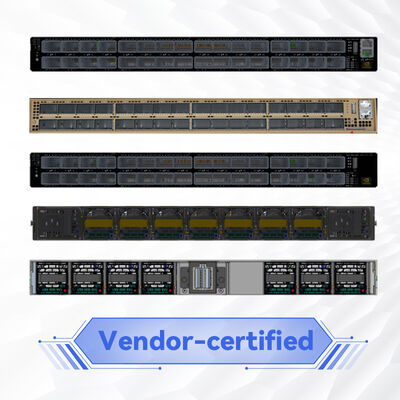

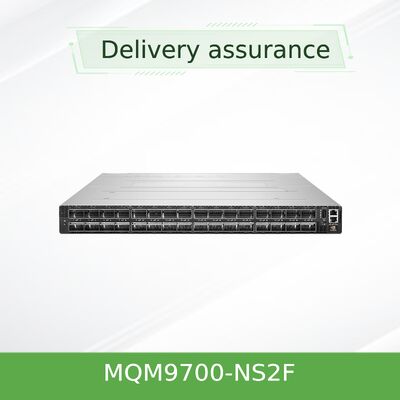

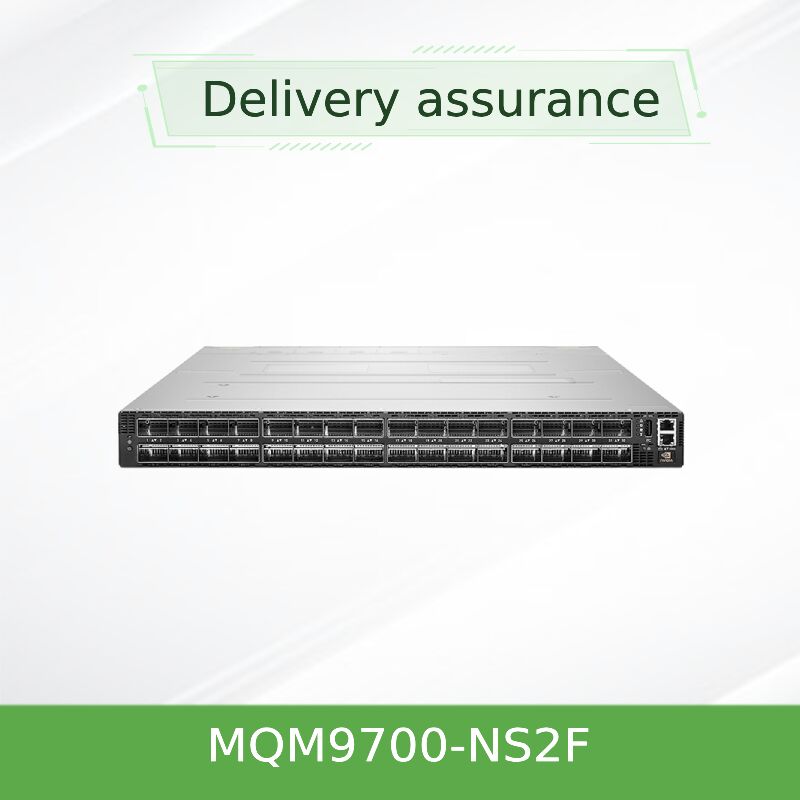

NVIDIA Quantum-2 QM9700-NS2F Yönetilen InfiniBand Switch 64-Port 400G NDR 51.2 Tb / s Geçiş P2C Hava Akışı
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MQM9700-NS2F (920-9B210-00FN-0m0) |
| Belge: | MQM9700 series.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model Numarası: | MQM9700-NS2F (920-9B210-00FN-0m0) | Marka: | Mellanoks |
|---|---|---|---|
| Uplink bağlantısı: | 400 Gbps | İsim: | InfiniBand MQM9700-NS2F Mellanox Ağ Anahtarı 1U NDR 400 Gb/S Sunucu İçin |
| Anahtar kelime: | Mellanox ağ anahtarı | Bağlantı noktası yapılandırması: | 64x 400g, 32x OSFP |
| Vurgulamak: | NVIDIA Quantum-2 InfiniBand anahtarı 64 portlu,Mellanox ağ anahtarı 400G NDR,InfiniBand anahtarı 51.2 Tb/s verimi |
||
Ürün Açıklaması
Port başına endüstri lideri NDR 400Gb/s | 51.2 Tb/s toplam işlem hacmi | SHARPv3 ağ içi hesaplama | Optimize edilmiş termal tasarım için P2C ileri hava akışı | Yapay Zeka ve HPC ağları için ultra düşük gecikme süresi
NVIDIA Quantum-2 QM9700-NS2F, güçten konektöre (P2C) ileri hava akışına sahip, tamamen yönetilen bir 1U InfiniBand anahtarıdır ve benzeri görülmemiş 64 adet 400Gb/s (NDR) engelsiz bant genişliği sunar. Aşırı ölçekli yapay zeka, bilimsel araştırma ve yüksek performanslı bilgi işlem (HPC) kümeleri için tasarlanmıştır, 51.2 Tb/s toplam çift yönlü işlem hacmi ve saniyede 66.5 milyardan fazla paket ile devasa ölçeklenebilirlik sağlar. SHARPv3, uyarlanabilir yönlendirme ve RDMA'dan yararlanarak, QM9700-NS2F en zorlu iş yükleri için veri hareketini ve ağ içi hesaplamayı hızlandırır.
- Anahtar Yönelim Sayısı: 64 engelsiz 400G bağlantı noktası (32 OSFP konektörü)
- İşlem Hacmi: 51.2 Tb/s toplam çift yönlü
- Paket Hızı: Saniyede 66.5 milyardan fazla paket (BPPS)
- SHARPv3: Önceki nesle göre 32 kat Yapay Zeka hızlandırması
- Hava Akışı: Güçten Konektöre (P2C) ileri hava akışı — soğuk koridor girişinden sıcak koridor çıkışına kadar idealdir
- Yönetim: 2.000 düğüme kadar yerleşik alt ağ yöneticisi, MLNX-OS, CLI, WebUI, SNMP, JSON API
- Güç ve Soğutma: 1+1 yedekli çalışırken değiştirilebilir PSU, çalışırken değiştirilebilir fan üniteleri, önden arkaya soğutma (P2C)
NVIDIA Quantum-2 platformu üzerine kurulu QM9700 serisi, veri merkezi anahtarlama yoğunluğunu ve verimliliğini yeniden tanımlıyor. QM9700-NS2F (yönetilen, P2C ileri hava akışı), kompakt bir 1U şaside 64 adet 400Gb/s InfiniBand bağlantı noktası entegre eder. Fat Tree, DragonFly+, SlimFly ve çok boyutlu Torus gibi esnek topolojiler sunarak 200Gb/s'ye kadar 128 bağlantı noktası sağlamak için bağlantı noktası bölme teknolojisini destekler. Önceki InfiniBand nesilleriyle geriye dönük uyumluluk, mevcut altyapıya sorunsuz entegrasyon sağlar. Gelişmiş telemetri, tıkanıklık kontrolü ve kendi kendini iyileştiren ağ yetenekleriyle bu anahtar, işlemleri basitleştirirken uygulama işlem hacmini en üst düzeye çıkarır.
400G NDR veya ayırıcı kablolar aracılığıyla 128x200G sunan 32 adet OSFP yuvası, 1U form faktöründe en yoğun raf üstü InfiniBand anahtarını sunar.
Üçüncü nesil NVIDIA Ölçeklenebilir Hiyerarşik Toplama ve Azaltma Protokolü, yapay zeka toplu işlemlerini 32 kata kadar hızlandırarak veri hareketini ve gecikmeyi azaltır.
Uzaktan Doğrudan Bellek Erişimi (RDMA) ve uyarlanabilir yönlendirme darboğazları ortadan kaldırırken, geliştirilmiş sanal hat eşlemesi ve tıkanıklık kontrolü tutarlı performansı korur.
Otomatik yük devretme, bağlantı düzeyinde yeniden iletim ve gelişmiş izleme yetenekleri, kritik iş yükleri için kesintisiz işlemleri garanti eder.
Yerleşik alt ağ yöneticisi kutudan çıktığı gibi 2000 düğüme kadar destekler; CLI, WebUI, SNMP ve JSON/REST API aracılığıyla tam şasi yönetimi.
Ölçeklenebilir, uygun maliyetli küme tasarımları için optimize edilmiştir; çift yoğunluklu yönelim ağ katmanlarını azaltır ve toplam sahip olma maliyetini düşürür.
Quantum-2 platformu, 51.2 Tb/s anahtarlama kapasitesi sunan NVIDIA'nın en son 400G SerDes teknolojisini entegre eder. Temel yenilikler arasında, toplu işlemleri hesaplama düğümlerinden boşaltarak yapay zeka eğitim verimliliğini önemli ölçüde artıran ağ içi hesaplama olan SHARPv3 yer alır. Anahtar, çekirdek yükü aşımını önleyerek mikrosaniye düzeyinde gecikme süresi elde etmek için Uzaktan Doğrudan Bellek Erişimi (RDMA) kullanır. Uyarlanabilir yönlendirme, sıcak noktaları önlemek için trafiği dinamik olarak birden fazla yola dağıtırken, geliştirilmiş hizmet kalitesi (QoS) ve sanal hat (VL) eşlemesi kritik uygulamalar için bant genişliğini garanti eder. QM9700-NS2F ayrıca gerçek zamanlı ağ izleme için gelişmiş telemetri ve bağlantı hataları etrafında trafiği otomatik olarak yeniden yönlendiren kendi kendini iyileştirme yeteneklerini içerir.Tipik DağıtımlarYapay Zeka ve Makine Öğrenmesi Kümeleri: Yüksek yönelimli NDR anahtarları, SHARPv3'ün NCCL toplu işlemlerini hızlandırdığı devasa GPU süper bilgi işlem podlarına olanak tanır.HPC Araştırma Merkezleri:
- Kurumsal Veri Merkezleri: 400G omurga ve yaprak mimarisi ile Doğu-Batı trafiğini birleştirerek katman sayısını ve operasyonel maliyetleri azaltır.
- Bulut ve Hiper Ölçek: Raf başına yüksek bant genişliği yoğunluğu ile maksimum ölçeklenebilirlik için DragonFly+ ve çok boyutlu torus.
- Depolama ve G/Ç Genişletme: InfiniBand üzerinden NVMe over Fabrics (NVMe-oF) kullanarak yüksek performanslı depolama sistemlerini bağlayın.

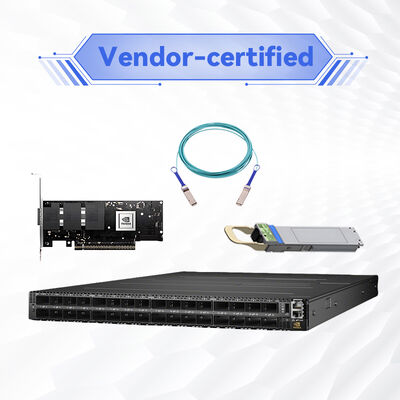

- Uyumluluk ve EkosistemQM9700-NS2F, NVIDIA InfiniBand adaptörleri (ConnectX-6, ConnectX-7, ConnectX-8), kabloları (aktif/pasif bakır, aktif fiber, optik modüller) ve önceki FDR/EDR/HDR nesilleriyle tamamen birlikte çalışabilir. Otomasyon çerçeveleri için kapsamlı API desteğiyle MLNX-OS üzerinde çalışır. Gelişmiş izleme, tahmine dayalı analitik ve telemetri için NVIDIA Unified Fabric Manager (UFM) ile uyumludur. Anahtar, büyük HPC zamanlayıcıları ve açık ağ otomasyon araçlarıyla sorunsuz bir şekilde entegre olur.
- Uyumluluk MatrisiBileşen
Ana Bilgisayar Kanal Adaptörleri
| Kablolar ve Alıcı-Vericiler | OSFP pasif bakır (2,5 m'ye kadar), aktif bakır, aktif fiber (500 m'ye kadar), optik modüller (200G bölme için QSFP-DD'den OSFP adaptörleri) |
|---|---|
| Önceki InfiniBand Hızları | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) – geriye dönük uyumlu |
| Yönetim ve Otomasyon | MLNX-OS, UFM, SNMP aracılığıyla Prometheus/Grafana, JSON-RPC, Ansible modülleri |
| Teknik Özellikler | Parametre |
| Özellik | Bağlantı Noktaları ve Hız |
| Anahtarlama Kapasitesi | 51.2 Tb/s toplam çift yönlü işlem hacmi; saniyede 66.5 milyardan fazla paket (BPPS) |
|---|---|
| Gecikme Süresi | Dinamik yönlendirme ile 130ns'nin altında bağlantı noktasından bağlantı noktasına (tipik) |
| İşlemci ve Bellek | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Yönetim Arayüzleri | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Güç Kaynağı | 1+1 yedekli, çalışırken değiştirilebilir, 200–240Vac, 80 PLUS Gold+ sertifikalı |
| Soğutma ve Hava Akışı | Güçten Konektöre (P2C) ileri hava akışı |
| (NS2F modeli); çalışırken değiştirilebilir fan üniteleri, önden arkaya soğutma | Boyutlar (YxGxD) |
| 1,7 inç (43,6 mm) x 17,0 inç (438 mm) x 26,0 inç (660,4 mm) | Ağırlık14,5 kg (31,97 lbs) |
| Çalışma Koşulları | Sıcaklık: 0°C ila 40°C; Nem: %10 ila %85 yoğuşmasız; Rakım 3050 m'ye kadar |
| Yönetmelik ve Güvenlik | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, ENERGY STAR |
| Garanti | 1 yıl üretici garantisi (uzatılabilir) |
| Seçim Rehberi: QM9700 Serisi | Sipariş Edilebilir Parça Numarası |
| Açıklama | Yönetim |
| MQM9700-NS2F | 64 adet 400Gb/s InfiniBand bağlantı noktası, yönetilen anahtar, 32 adet OSFP bağlantı noktası | Tam yerleşik alt ağ yöneticisi, MLNX-OS | Güçten Konektöre (P2C) – ileri hava akışı |
|---|---|---|---|
| MQM9700-NS2R | 64 adet 400Gb/s InfiniBand bağlantı noktası, yönetilen anahtar | Yönetilen (aynı özellikler) | Konektörden Güce (C2P) – ters hava akışı |
| MQM9790-NS2F | 64 adet 400Gb/s, yönetilmeyen anahtar | Yönetilmeyen, harici UFM yönetimi | P2C ileri hava akışı |
| MQM9790-NS2R | Neden Starsurge'ü NVIDIA Quantum-2 İçin Seçmelisiniz | Yönetilmeyen | C2P ters hava akışı |
| QM9700-NS2F, gelişmiş kutu içi yönetim (alt ağ yöneticisi) ve güçten konektöre (P2C) ileri hava akışı gerektiren müşteriler için idealdir. Bu hava akışı deseni, güç tarafından soğuk havayı soğuk koridordan çeker ve konektör tarafından dışarı atar, standart önden arkaya soğutma tasarımlarına uyar. Sipariş vermeden önce raf hava akışı stratejinizi doğrulayın. | Neden Starsurge'ü NVIDIA Quantum-2 İçin Seçmelisiniz | Küresel Lojistik ve Hızlı Teslimat | Depolar ve dağıtım ortakları, güvenli paketleme ile dünya çapında hızlı sevkiyat sağlar. |
Teknik Satış Öncesi Danışmanlık
Yetkili ortak fiyatlandırması, uzatılmış garanti seçenekleri ve gelişmiş değiştirme programları.
Sorunsuz tedarik için İngilizce, Mandarin, Kantonca ve bölgesel dillerde özel destek.
Starsurge, uçtan uca yaşam döngüsü desteği sunar: tasarım danışmanlığından dağıtıma ve satış sonrası bakıma kadar. Hizmetlerimiz yerinde kurulum rehberliği, RMA işlemleri, donanım yazılımı yükseltme yardımı ve özelleştirilmiş kablolama çözümlerini içerir. Yüksek hacimli projeler için özel hesap yönetimi ve 7/24 teknik destek sunuyoruz. QM9700-NS2F, 1 yıllık donanım garantisiyle birlikte gelir; istek üzerine genişletilmiş destek paketleri mevcuttur.
S1: QM9700-NS2F ve QM9700-NS2R arasındaki fark nedir?
S2: Bu anahtarla QSFP56 veya QSFP28 kabloları kullanabilir miyim?
Hayır, QM9700-NS2F, 2000 düğüme kadar yönetebilen entegre bir yerleşik alt ağ yöneticisine sahiptir, bu da küçük ve orta ölçekli dağıtımları basitleştirir. Daha büyük ağlar için harici SM veya UFM kullanılabilir.
Evet, InfiniBand ağı sunucu satıcısından bağımsızdır. Desteklenen bir InfiniBand HCA'ya (örneğin, ConnectX serisi) sahip herhangi bir sunucu sorunsuz bir şekilde bağlanabilir.
Tipik güç, bağlantı noktası yapılandırmasına ve kablolamaya göre değişir. PSU'lar 1+1 yedekli 200-240Vac, Gold+ derecelidir. Dağıtımınıza göre ayrıntılı güç planlaması için bizimle iletişime geçin.
Hava akışı yönünün (NS2F için P2C ileri) raf havalandırma stratejinizle eşleştiğinden emin olun — bu model güç tarafından hava alır ve OSFP konektör tarafından dışarı atar.
Kurulum, ESD önlemlerine uymalı ve yetkili ağ personeli tarafından gerçekleştirilmelidir.
- Yüksek kullanılabilirliği sürdürmek için giriş gücünün 200–240V AC aralığında ve yedekli beslemelerle olduğundan emin olun.
- Hong Kong Starsurge Group Co., Limited Hakkında
- 2008 yılında kurulan Starsurge, teknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır. Dünya çapında hükümet, sağlık, üretim, eğitim, finans ve kurumsal sektörlere hizmet veriyoruz. Deneyimli satış ve teknik ekibimizle, anahtarlar, NIC'ler, kablosuz denetleyiciler, kablolar ve IoT çözümleri dahil olmak üzere güvenilir ağ ekipmanları sunuyoruz. Müşteri odaklı yaklaşımımız, ölçeklenebilir, verimli ve geleceğe hazır altyapı sağlar. Çok dilli destek ve küresel teslimat yetenekleri, Starsurge'ü NVIDIA ve veri merkezi çözümleri için güvenilir ortağınız haline getirir.
- Alıcı Kontrol Listesi: QM9700-NS2F Dağıtımı
- ☑ Hava akışı yönünü (P2C ileri) veri merkezinizin soğuk koridor giriş tasarımıyla eşleştiğini onaylayın
☑ Mesafe gereksinimlerine göre uygun OSFP kablolarını/alıcı-vericilerini seçin: aktif/pasif bakır veya fiber
- ☑ Ana bilgisayar adaptörlerinin NDR uyumlu (400G için ConnectX-7 veya daha yenisi) veya daha düşük hızlarla uyumlu olduğundan emin olun
- ☑ Yönetim IP'si ayırın ve MLNX-OS yapılandırmasını gözden geçirin (temel anahtarlama için ek lisanslama yok)
- ☑ Raf alanını hazırlayın: 1U yükseklik, kablo yönetimi ve güç kablolaması dahil 660 mm derinlik
