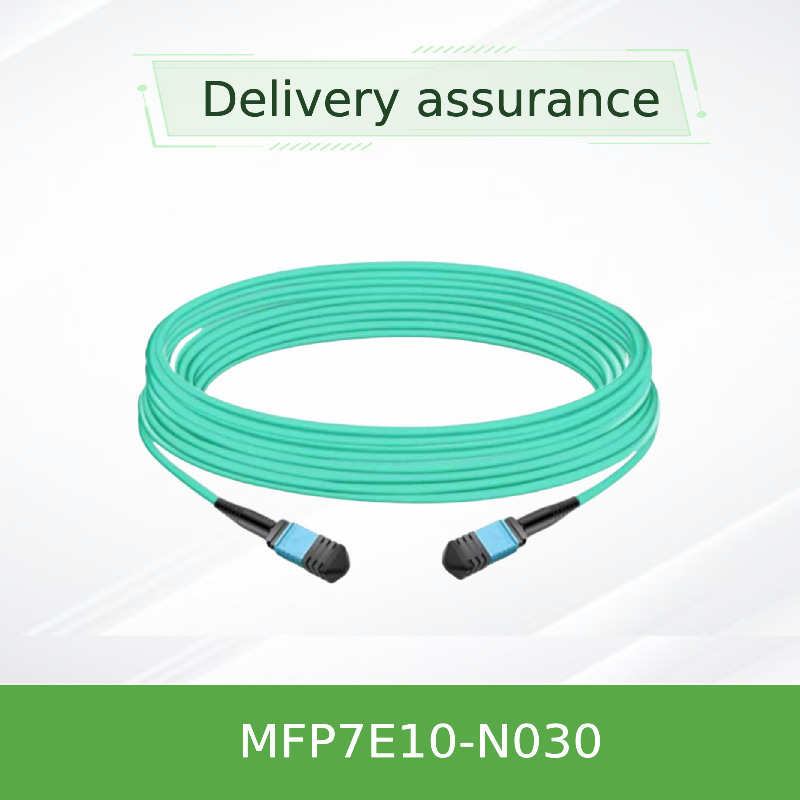

NVIDIA MFP7E10-N030 30m MPO-12/APC Çok Modlu Fiber Kablo
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E10-N030 (980-9I557-00N030) |
| Belge: | MFP7E10-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Modeli: | MFP7E10-N030 | Uzunluk: | 30 milyon |
|---|---|---|---|
| Elyaf türü: | Çok modlu OM4 | Konektörler: | MPO-12/APC (kadın) |
| Ekleme Kaybı: | ≤ 0.362 dB | İade Kaybı: | ≥ 35 dB |
| Vurgulamak: | NVIDIA multimode fiber kablosu 30m,MPO-12 APC fiber optik kablosu,NVIDIA MFP7E10 fiber kablosu |
||
Ürün Açıklaması
NVIDIA MFP7E10-N030 30m MPO-12/APC Çok Modlu Fiber Kablo
Tip-B çapraz geçiş topolojisine sahip yüksek performanslı 8 fiber pasif optik kablo. Twin-port OSFP ve QSFP112 alıcı-vericilerini destekleyen 400GbE/NDR InfiniBand ve Ethernet ara bağlantıları için tasarlanmıştır. 30 metre uzunluk, OM4/OM3 çok modlu, LSZH kılıf ve düşük geri yansıma için APC konektörleri. Veri merkezlerinde raf üstü ve sıra ortası bağlantıları için idealdir.
Anahtar Özellikler
Uzunluk: 30 m (MFP7E10-N030)
Fiber Türü: Çok Modlu OM3 (≤30m) / OM4 (>30m)
Konnektör: MPO-12/APC dişi, 8 aktif fiber
Topoloji: Tip B çapraz geçiş
Kılıf: Aqua LSZH / OFNR
Maksimum Menzil: 50 m (bağlantıda 4 konektör ile)
Protokoller: InfiniBand, Ethernet, NVLink
Ürün Genel Bakışı
NVIDIA MFP7E10-Nxxx serisi, MPO-12/APC konektörlü pasif çok modlu fiber kablo montajıdır. MFP7E10-N030, twin-port OSFP 800G alıcı-vericileri, tek portlu OSFP 400G ve QSFP112 400G alıcı-vericileri arasında doğrudan, düşük kayıplı fiziksel bir bağlantı sağlayan 30 metrelik bir varyanttır. 8 derecelik açılı bir cilaya sahip olan APC arayüzü, yüksek hızlı PAM4 bağlantılarında sinyal bütünlüğünü korumak için geri yansımaları en aza indirir (≥35 dB geri dönüş kaybı). Kablo, Telcordia GR-1435 ve IEC 61754-7 ile tam uyumludur ve tak-çalıştır güvenilirliğini sağlamak için sıkı kalite kontrol altında üretilmiştir.
Ana Özellikler
- 8 aktif fiber - 400G/800G iletimi için yönde 4 hat
- MPO-12/APC dişi konektörler - Açılı cila zararlı geri yansımaları ortadan kaldırır
- Tip-B çapraz geçiş kablolaması - Pin 1'den pin 12'ye eşleme, doğrudan alıcı-vericiye takılmayı sağlar
- Esnek yuvarlak LSZH kılıf - Düşük dumanlı, halojensiz, aqua renkli, 3,0 ±0,2 mm çap
- 50 m maksimum menzil - iki yama paneli ve dört konektör bağlantısı ile
- InfiniBand, Ethernet ve NVLink'i destekler - yeni nesil protokoller için geleceğe dönük
- İtme-çekme mandalı - hızlı ve güvenli kurulum
Teknoloji ve Tasarım
MFP7E10-N030, 50/125 µm çok modlu fiberler (30 m'ye kadar OM3, 30 m'den fazla OM4) kullanır. MPO konektörü, hassas optik kuplaj için alıcı-verici hizalama pimleriyle eşleşen hizalama deliklerine sahiptir. 8 derecelik APC uç yüzü yansıtıcılığı azaltırken, çapraz geçiş (Tip B) pin düzeni, bir uçtaki 1. hattaki iletim lazerinin karşı uçtaki 12. hattaki alıcı ile hizalanmasını sağlar - ayrı bir polarite adaptörüne olan ihtiyacı ortadan kaldırır. Kablo, düşük kayıplı konektörlerle (IL ≤0,35 + 0,0004*L dB) sonlandırılmıştır ve ekleme kaybı, geri dönüş kaybı ve fiber sürekliliği için %100 fabrika testinden geçirilmiştir.
Tipik Dağıtımlar
- Anahtardan Anahtara - Omurga-yaprak topolojilerinde twin-port OSFP anahtarlarını bağlayın
- Anahtardan Adaptöre - OSFP anahtarlarını QSFP112/OSFP alıcı-vericileri ile ConnectX-7 veya BlueField-3 DPU'larına bağlayın
- Sunucudan Anahtara - Yüksek yoğunluklu 400G/800G raf üstü bağlantısı
- Veri Merkezi Raf Arası - Veri merkezleri içinde veya bitişik raflar arasında kısa menzilli bağlantılar
Uyumluluk
Alıcı-Vericiler: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protokoller: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Konnektör Tipi: MPO-12/APC (dişi) - MPO-12/UPC ile uyumlu değil
Portlar: Twin-port OSFP, tek portlu OSFP, QSFP112
Özellikler
| Parametre | Değer / Aralık | Notlar |
|---|---|---|
| Ürün Numarası | MFP7E10-N030 | 30 m uzunluk |
| Fiber Sayısı | 8 (aktif) | 4 adet mukavemet elemanı olarak inaktif |
| Fiber Türü | Çok Modlu OM3 (≤30 m) / OM4 (>30 m) | 50/125 µm |
| Konnektör Tipi | MPO-12/APC (dişi) | IEC 61754-7 |
| Ekleme Kaybı (IL) | ≤0,35 + 0,0004*L dB | L = metre cinsinden uzunluk |
| Geri Dönüş Kaybı (RL) | ≥35 dB | APC cila |
| Kablo Çapı | 3,0 ±0,2 mm | Yuvarlak, esnek |
| Minimum Bükülme Yarıçapı | 30 mm | Kablo üzerinde herhangi bir yer |
| Kılıf Malzemesi | Aqua LSZH / OFNR | Düşük dumanlı, halojensiz |
| Çalışma Sıcaklığı. | 0 °C ila 70 °C | Depolama: -40 °C ila 85 °C |
| Topoloji | Tip B (çapraz geçiş) | Pin 1 ↔ 12 eşlemesi |
Seçim Kılavuzu
| Sipariş Parça Numarası | Uzunluk | Açıklama |
|---|---|---|
| MFP7E10-N003 | 3 m | NVIDIA pasif fiber kablo, MMF, MPO12 APC'den MPO12 APC'ye |
| MFP7E10-N005 | 5 m | NVIDIA pasif fiber kablo, MMF, MPO12 APC'den MPO12 APC'ye |
| MFP7E10-N007 | 7 m | NVIDIA pasif fiber kablo, MMF, MPO12 APC'den MPO12 APC'ye |
| MFP7E10-N010 | 10 m | NVIDIA pasif fiber kablo, MMF, MPO12 APC'den MPO12 APC'ye |
| MFP7E10-N015 | 15 m | NVIDIA pasif fiber kablo, MMF, MPO12 APC'den MPO12 APC'ye |
| MFP7E10-N020 | 20 m | NVIDIA pasif fiber kablo, MMF, MPO12 APC'den MPO12 APC'ye |
| MFP7E10-N025 | 25 m | NVIDIA pasif fiber kablo, MMF, MPO12 APC'den MPO12 APC'ye |
| MFP7E10-N030 | 30 m | NVIDIA pasif fiber kablo, MMF, MPO12 APC'den MPO12 APC'ye |
| MFP7E10-N035 | 35 m | NVIDIA pasif fiber kablo, MMF, MPO12 APC'den MPO12 APC'ye |
| MFP7E10-N040 | 40 m | NVIDIA pasif fiber kablo, MMF, MPO12 APC'den MPO12 APC'ye |
| MFP7E10-N050 | 50 m | NVIDIA pasif fiber kablo, MMF, MPO12 APC'den MPO12 APC'ye |
Avantajlar
- Sinyal bütünlüğü - APC cila ve Tip-B çapraz geçiş, yansımaları ve polarizasyon sorunlarını azaltır
- Maliyet Etkin - Aktif elektronik olmayan pasif bakır içermeyen tasarım, güç tüketimini azaltır
- Güvenilirlik - GR-1435 uyumluluğu ve %100 fabrika testi tutarlı performansı garanti eder
- Esneklik - LSZH kılıf ve küçük bükülme yarıçapı, yüksek yoğunluklu raflarda yönlendirmeyi basitleştirir
- Ölçeklenebilirlik - Bugün 400G/800G'yi ve gelecekteki daha yüksek hızlı protokolleri destekler
Sıkça Sorulan Sorular
MPO-12/APC ve MPO-12/UPC arasındaki fark nedir?
APC (açılı cila), yüksek hızlı PAM4 sinyalleri için kritik olan geri yansımaları azaltan 8 derecelik bir açıya sahiptir. UPC (ultra düz cila) genellikle daha düşük hızlı bağlantılar için kullanılır. Mekanik olarak uyumlu değillerdir.
Bu kabloyu 100G alıcı-vericileri ile kullanabilir miyim?
Kablo 8 fiberi desteklese de, 400G/800G uygulamaları için optimize edilmiştir. 100G (4x25G-NRZ) için MPO-12/UPC kabloları yaygın olarak kullanılır; lütfen alıcı-vericinizle uyumluluğu doğrulayın.
Önerilen maksimum bağlantı mesafesi nedir?
İki yama paneli ve toplam dört konektör bağlantısı ile 50 metre. Yama panelleri olmadan doğrudan bağlantı için, bağlantı bütçesine bağlı olarak tipik menzil 30-40 metreye kadardır.
Kablo NVLink'i destekliyor mu?
Evet, MFP7E10-Nxxx serisi, NVIDIA'nın birlikte çalışabilirlik yönergelerine göre NVLink, InfiniBand ve Ethernet protokollerini desteklemek üzere tasarlanmıştır.
Kullanım Önlemleri
- Kirlenmeyi önlemek için kurulumdan önce koruyucu toz kapaklarını takılı tutun
- Eşleştirmeden önce hem kablo hem de alıcı-verici konektörlerini optik sınıf temizleyicilerle temizleyin
- Kabloyu 30 mm minimum bükülme yarıçapının altına bükmekten kaçının
- Konektörlerden çekmeyin; gerilim giderme için çekme tırnağını veya kablo kılıfını kullanın
- Kuru, temiz bir ortamda -40 °C ila 85 °C depolama sıcaklığı aralığında saklayın
Alıcı Kontrol Listesi
- Alıcı-verici konektör tipini doğrulayın (MPO-12/APC dişi)
- Bağlantı uzunluğunu onaylayın - 30 m varyantı (MFP7E10-N030)
- Fiber tipini kontrol edin - OM3/OM4 çok modlu
- Polariteyi sağlayın - doğrudan bağlantı için Tip-B çapraz geçiş gereklidir
- Kablo yönlendirmesini ve bükülme yarıçapı boşluğunu değerlendirin
- Alıcı-verici uyumluluğunu onaylayın (OSFP/QSFP112)
