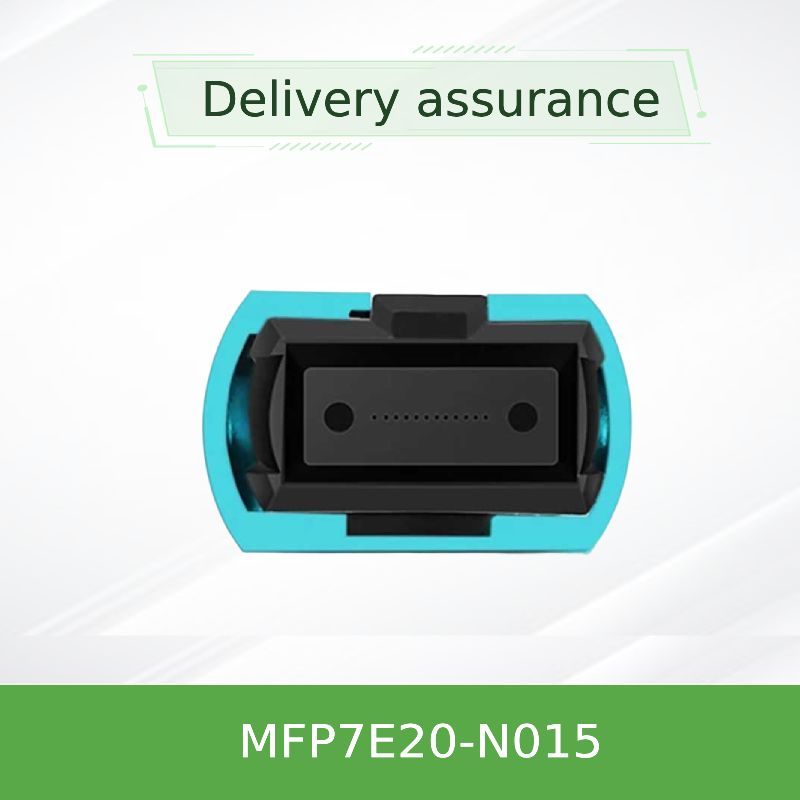

NVIDIA MFP7E20-N015 15 Metre Çok Modlu MPO-12/APC Kablosu OSFP ve QSFP112 Alıcı-Vericiler İçin
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E20-N015 |
| Belge: | MFP7E20-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Model NO.: | MFP7E20-N015 | Malzeme Şekli: | yuvarlak tel |
|---|---|---|---|
| İzin verilen gerilme mukavemeti: | 1000N <10000n | Sertifika: | RoHS, CE, ISO9001, VDE, CCC |
| Kılıf Malzemesi: | PVC | Uzunluk: | 15m |
| Veri Hızı: | 400GB/S | Menşei: | Hindistan / İsrail / Çin |
| Vurgulamak: | NVIDIA 15 metrelik MPO-12/APC kablosu,OSFP alıcı-vericiler için çok modlu kablo,QSFP112 alıcı-vericiler MPO-12/APC kablosu |
||
Ürün Açıklaması
NVIDIA MFP7E20-N015 15 metrelik multimod MPO-12/APC kablosu
Tip-B çapraz topolojisi ile yüksek performanslı 8 fiber pasif optik kablo. Çift portlu OSFP ve QSFP112 alıcılarını destekleyen 400GbE / NDR InfiniBand ve Ethernet bağlantıları için tasarlanmıştır.Uzunluğu 15 metre, OM3 / OM4 multimode, LSZH ceket ve düşük geri yansıma için APC konektörleri.
Temel Bilgiler
- Uzunluk:15 m (MFP7E20-N015)
- Fiber Türü:Multimod OM3 (≤30m) / OM4
- Bağlantı:MPO-12/APC dişi, 8 aktif lif
- Topoloji:B tipi çapraz araç
- Ceket:Aqua LSZH / OFNR
- Max Reach:50 m (4 bağlantı bağlantısı ile)
- Protokoller:InfiniBand, Ethernet, NVLink
Ürün Genel Görünümü
NVIDIA MFP7E20-Nxxx serisi, MPO-12/APC konektörleri ile pasif bir multimode fiber kablo montajıdır.çift portlu OSFP 800G alıcılar arasındaki düşük kayıplı fiziksel bağlantı, tek portlu OSFP 400G ve QSFP112 400G alıcıları.APC arayüzü, yüksek hızlı PAM4 bağlantılarında sinyal bütünlüğünü korumak için geri yansımaları (≥35 dB geri dönüş kaybı) en aza indirir.Kablo, Telcordia GR-1435 ve IEC 61754-7'ye tam uyumludur ve plug-and-play güvenilirliğini sağlamak için sıkı kalite kontrolü altında üretilir.
Temel Özellikler
- 8 aktif lif- 400G/800G iletim için her yönde 4 şerit
- MPO-12/APC dişi bağlantıları- Köşeli cila zararlı sırt yansımalarını ortadan kaldırır.
- B tipi çapraz kablolama- Pin 1'den pin 12'ye haritalandırma, doğrudan alıcıdan alıcıya bağlanmayı sağlar.
- Esnek yuvarlak LSZH ceket- Düşük duman, sıfır halogen, su rengi, 3,0 ± 0,2 mm çapı
- 50 m en fazla erişim- iki yama paneli ve dört bağlantı bağlantısı ile
- InfiniBand, Ethernet ve NVLink'i destekliyor- gelecek neslin protokolleri için geleceğe yönelik
- İtmek-çekmek kilitleme- Hızlı ve güvenli kurulum
Teknoloji ve Tasarım
MFP7E20-N015 50/125 μm multimod lifler kullanır (OM3 uzunluklar için ≤30 m, OM4 için >30 m).MPO konektörü, hassas optik birleştirme için alıcı hizalanma pinleriyle eşleşen hizalanma deliklerine sahiptir8 derecelik APC uç yüzü yansımayı azaltır.crossover (B Tipi) pinout, bir ucundaki 1 numaralı şeriddeki gönderme lazerinin karşıt ucundaki 12 numaralı şeriddeki alıcıyla hizalandığını sağlar - ayrı bir kutupluk adaptörüne olan ihtiyacı ortadan kaldırırKablo düşük kayıplı konektörlerle sonlandırılır (IL ≤0.35 + 0.0004 × L dB) ve %100 fabrika testleri yerleştirme kaybı, dönüş kaybı ve lif sürekliliği için yapılmıştır.
Tipik Görevler
- Değiştirici-değiştirici- Omurilik yaprak topolojilerinde çift portlu OSFP anahtarlarını bağlayın
- Adaptöre geçiş- OSFP anahtarlarını ConnectX-7 veya BlueField-3 DPU'larına QSFP112/OSFP alıcılarıyla bağlayın
- Sunucuya geçiş- Yüksek yoğunluklu 400G/800G rafın üstündeki bağlantı
- Veri merkezi içi rak- Bir rafın içinde veya bitişik raflar arasında kısa menzilli bağlantılar
Uyumluluk
Alıcılar:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protokoller:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Bağlantı tipi:MPO-12/APC (kadın) - MPO-12/UPC ile uyumlu değil
Limanlar:Çift portlu OSFP, tek portlu OSFP, QSFP112
Protokoller:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Bağlantı tipi:MPO-12/APC (kadın) - MPO-12/UPC ile uyumlu değil
Limanlar:Çift portlu OSFP, tek portlu OSFP, QSFP112
Özellikler
| Parametreler | Değer / Aralık | Notlar |
|---|---|---|
| Ürün numarası | MFP7E20-N015 | 15 m uzunlukta |
| Lif Sayısı | 8 (aktif) | 4 kişilik birlik üyesi olarak faaliyetsiz |
| Elyaf Türü | Multimod OM3 (≤30 m) / OM4 | 50/125 μm |
| Bağlantı tipi | MPO-12/APC (kadın) | IEC 61754-7 |
| Ekleme kaybı (IL) | ≤ 0,35 + 0,0004 × L dB | L = uzunluk metrede |
| Geri dönüş kaybı (RL) | ≥35 dB | APC cilalama |
| Kablo çapı | 3.0 ± 0.2 mm | Yuvarlak, esnek |
| Minimum Eğiliş Yarıçapı | 30 mm | Kabloda herhangi bir yerde. |
| Ceket malzemesi | Aqua LSZH / OFNR | Düşük duman, sıfır halogen |
| Operasyon Temp. | 0 °C - 70 °C | Depolama: -40 °C ila 85 °C |
| Topoloji | B tipi (crossover) | Pin 1 ¢ 12 haritası |
Seçim Rehberi
| Sipariş bölüm numarası | Uzunluk | Açıklama |
|---|---|---|
| MFP7E20-N003 | 3 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E20-N005 | 5 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E20-N010 | 10 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E20-N015 | 15 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E20-N020 | 20 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E20-N025 | 25 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E20-N030 | 30 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E20-N040 | 40 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E20-N050 | 50 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
Avantajlar
- Sinyal bütünlüğü- APC cilalama ve B Tipi crossover yansımalar ve kutuplaşma sorunlarını azaltır
- Maliyet verimli- Aktif elektronik olmadan pasif bakırsız tasarım, güç tüketimini azaltır
- Güvenilir- GR-1435 uyumluluğu ve % 100 fabrika testi tutarlı performansı sağlar
- Esneklik- LSZH ceket ve küçük bükme yarıçapı yüksek yoğunluklu raflarda rotayı basitleştirir
- Ölçeklenebilirlik- Günümüzde 400G/800G ve gelecekteki yüksek hızlı protokolleri destekler
Sıkça Sorulan Sorular
MPO-12/APC ile MPO-12/UPC arasındaki fark nedir?
APC ( açılı cilalama) yüksek hızlı PAM4 sinyalleri için kritik olan geri yansımaları azaltan 8 derecelik bir açıya sahiptir.Mekanik olarak uyumlu değiller..
Bu kabloyu 100G alıcılarla kullanabilir miyim?
Kablo 8 lif desteklerken, 400G / 800G uygulamaları için optimize edilmiştir. 100G (4x25G-NRZ) için MPO-12/UPC kabloları yaygın olarak kullanılır; lütfen alıcı ile uyumluluğu doğrulayın.
N015 için önerilen maksimum bağlantı mesafesi nedir?
İki yama paneli ve toplam dört bağlantı bağlantısı ile 50 metre. yama panelleri olmadan doğrudan bağlanmak için, bağlantı bütçesine bağlı olarak tipik ulaşım 30-40 metreye kadar.
Kablo NVLink'i destekliyor mu?
Evet, MFP7E20-Nxxx serisi, NVIDIA'nın interoperabilite kılavuzlarına göre NVLink, InfiniBand ve Ethernet protokollerini desteklemek için tasarlanmıştır.
Elde Etme Önlemleri
- Kirlenmeyi önlemek için kurulum yapana kadar koruyucu toz kapaklarını takın
- Her zaman çiftleşmeden önce optik sınıf temizleyici ile hem kablo ve alıcı konektörleri temizleyin
- Kabloyu 30 mm minimum bükme yarıçapının altında bükmekten kaçının.
- Bağlantıları çekmeyin; gerilme hafifletmek için çekme sekmesini veya kablo ceketini kullanın
- -40 °C ila 85 °C arasında kuru ve temiz bir ortamda saklayın.
Alıcı Kontrol Listesi
- Alıcı bağlantı tipini doğrulayın (MPO-12/APC kadın)
- Bağlantı uzunluğunu onaylayın - 15 m varyant (MFP7E20-N015)
- Kontrol lif türü - OM3/OM4 multimod
- Doğrudan bağlanmak için gerekli olan tip B çaprazı polariteyi sağlamak
- Kablo yönlendirmesini ve bükme yarıçapını değerlendirin
- Transceiver uyumluluğunu onaylayın (OSFP/QSFP112)
