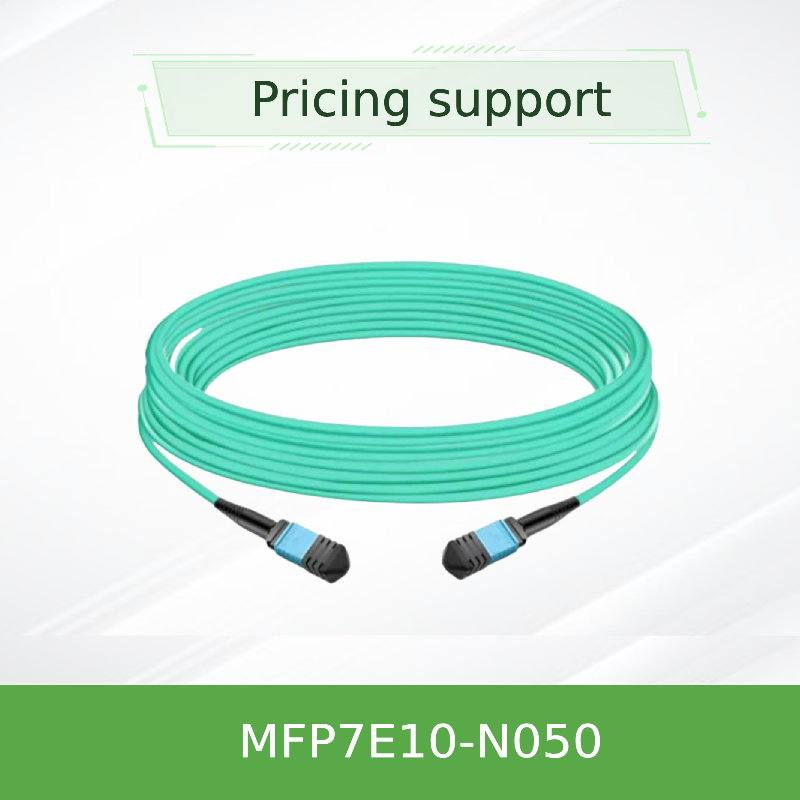

NVIDIA MFP7E10-N050 50m MPO-12/APC Çok Modlu Fiber Kablo 400G/800G InfiniBand ve Ethernet için
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E10-N050 (980-9I57Y-00N050) |
| Belge: | MFP7E10-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Modeli: | MFP7E10-N050 | Uzunluk: | 50 m |
|---|---|---|---|
| Elyaf türü: | Çok modlu OM4 | Konektörler: | MPO-12/APC (kadın) |
| Ekleme Kaybı: | ≤ 0.37 dB | İade Kaybı: | ≥ 35 dB |
| Vurgulamak: | NVIDIA 50m MPO-12 fiber kablo,InfiniBand için çok modlu fiber kablo,400G Ethernet fiber optik kablo |
||
Ürün Açıklaması
NVIDIA MFP7E10-N050 50m MPO-12/APC Multimode Fiber Kablosu
400GbE/NDR InfiniBand ve Ethernet bağlantıları için tasarlanmış Tip-B çapraz topolojisi olan yüksek performanslı 8 fiber pasif optik kablo, çift portlu OSFP ve QSFP112 alıcılarını destekliyor.
Ana Özellikler
Uzunluk:50 m (MFP7E10-N050)
Fiber Türü:Multimod OM4 (uzunluğu >30 m)
Bağlantı:MPO-12/APC dişi, 8 aktif lif
Topoloji:B tipi çapraz araç
Ceket:Aqua LSZH / OFNR
Max Reach:50 m (4 bağlantı bağlantısı ile)
Protokoller:InfiniBand, Ethernet, NVLink
Ürün Genel Görünümü
NVIDIA MFP7E10-Nxxx serisi, MPO-12/APC konektörleri ile pasif bir multimodlu fiber kablo montajıdır.çift portlu OSFP 800G alıcılar arasındaki düşük kayıplı fiziksel bağlantı, tek portlu OSFP 400G ve QSFP112 400G alıcıları.
8 derecelik açılı bir cilalama ile, APC arayüzü, yüksek hızlı PAM4 bağlantılarında sinyal bütünlüğünü korumak için geri yansımaları (≥35 dB geri dönüş kaybı) en aza indirir.Kablo Telcordia GR-1435 ve IEC 61754-7'ye tam uyumludur, ve plug-and-play güvenilirliğini sağlamak için sıkı kalite kontrolü altında üretilir.
Temel Özellikler
8 Aktif lifler
400G/800G iletim için yön başına 4 şerit
MPO-12/APC bağlantıları
Köşeli cila zararlı sırt yansımalarını ortadan kaldırır
B tipi çapraz kablolama
Pin 1'den pin 12'ye haritalandırma, doğrudan alıcıdan alıcıya bağlanmayı sağlar
Esnek LSZH Ceket
Düşük duman, sıfır halogen, su rengi, çapı 3,0 ± 0,2 mm
En fazla 50 metre.
İki yama paneli ve dört bağlantı bağlantısı ile
Çoklu protokol desteği.
Geleceğe dayanıklı dağıtım için InfiniBand, Ethernet ve NVLink
Teknoloji ve Tasarım
MFP7E10-N050, uzunluklar için optimize edilmiş 50/125 μm multimode OM4 fiber kullanır. MPO konektörü, hassas optik birleştirme için alıcı hizalanma pinleriyle eşleşen hizalanma deliklerine sahiptir.
8 derecelik APC uç yüzü yansımayı azaltır.crossover (B Tipi) pinout, bir ucundaki 1 numaralı şeriddeki gönderme lazerinin karşıt ucundaki 12 numaralı şeriddeki alıcıyla hizalandığını sağlar - ayrı bir kutupluk adaptörüne olan ihtiyacı ortadan kaldırır.
Kablo düşük kayıplı konektörlerle sonlandırılır (IL ≤0.35 + 0.0004 × L dB) ve % 100 fabrika test edilmiştir.
Tipik Görevler
- Değiştirici-değiştirici:Çifte portlu OSFP anahtarlarını sıralar arasında omurilik yaprağı topolojilerinde bağlayın
- Adaptöre geçiş:OSFP anahtarlarını QSFP112/OSFP alıcılarıyla ConnectX-7 veya BlueField-3 DPU'larına bağlayın
- Sunucuya geçiş:Yüksek yoğunluklu 400G/800G orta sıra bağlantısı
- Veri merkezi rakı:Yakın raftlar arasında veya bir sıra içinde kısa menzilli bağlantılar
Uyumluluk
Alıcılar:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protokoller:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Bağlantı tipi:MPO-12/APC (kadın) - MPO-12/UPC ile uyumlu değil
Limanlar:Çift portlu OSFP, tek portlu OSFP, QSFP112
Teknik özellikler
| Parametreler | Değer / Aralık | Notlar |
|---|---|---|
| Ürün numarası | MFP7E10-N050 | 50 m uzunlukta |
| Lif Sayısı | 8 (aktif) | 4 kişilik birlik üyesi olarak faaliyetsiz |
| Elyaf Türü | Multimode OM4 | 50/125 μm |
| Bağlantı tipi | MPO-12/APC (kadın) | IEC 61754-7 |
| Ekleme kaybı (IL) | ≤ 0,35 + 0,0004 × L dB | L = uzunluk metrede |
| Geri dönüş kaybı (RL) | ≥35 dB | APC cilalama |
| Kablo çapı | 3.0 ± 0.2 mm | Yuvarlak, esnek |
| Minimum Eğiliş Yarıçapı | 30 mm | Kabloda herhangi bir yerde. |
| Ceket malzemesi | Aqua LSZH / OFNR | Düşük duman, sıfır halogen |
| Çalışma sıcaklığı | 0 °C - 70 °C | Depolama: -40 °C ila 85 °C |
| Topoloji | B tipi (crossover) | Pin 1 ¢ 12 haritası |
Seçim Rehberi
| Sipariş bölüm numarası | Uzunluk | Açıklama |
|---|---|---|
| MFP7E10-N003 | 3 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E10-N005 | 5 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E10-N007 | 7 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E10-N010 | 10 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E10-N015 | 15 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E10-N020 | 20 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E10-N025 | 25 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E10-N030 | 30 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E10-N035 | 35 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E10-N040 | 40 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
| MFP7E10-N050 | 50 m | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC |
Ürün Avantajları
- Sinyal bütünlüğü:APC cilalama ve B tipi çapraz yansımalar ve kutuplaşma sorunlarını azaltır
- Maliyet açısından verimli:Aktif elektronik olmadan pasif bakırsız tasarım, güç tüketimini azaltır
- Güvenilirlik:GR-1435 uyumluluğu ve % 100 fabrika testi tutarlı performansı sağlar
- Esneklik:LSZH ceket ve küçük bükme yarıçapı, yüksek yoğunluklu raflarda rotayı basitleştirir
- Ölçeklenebilirlik:Günümüzde 400G/800G ve gelecekteki yüksek hızlı protokolleri destekler
Sıkça Sorulan Sorular
MPO-12/APC ile MPO-12/UPC arasındaki fark nedir?
APC ( açılı cilalama) yüksek hızlı PAM4 sinyalleri için kritik olan geri yansımaları azaltan 8 derecelik bir açıya sahiptir.Mekanik olarak uyumlu değiller..
Bu kabloyu 100G alıcılarla kullanabilir miyim?
Kablo 8 lif desteklerken, 400G / 800G uygulamaları için optimize edilmiştir. 100G (4x25G-NRZ) için MPO-12/UPC kabloları yaygın olarak kullanılır; lütfen alıcı ile uyumluluğu doğrulayın.
N050 için önerilen maksimum bağlantı mesafesi nedir?
İki yama paneli ve toplam dört bağlantı bağlantısı ile 50 metre. yama panelleri olmadan doğrudan bağlanmak için, bağlantı bütçesine bağlı olarak tipik erişim 40 metreye kadar.
Kablo NVLink'i destekliyor mu?
Evet, MFP7E10-Nxxx serisi, NVIDIA'nın işbirliği kurallarına göre NVLink, InfiniBand ve Ethernet protokollerini desteklemek için tasarlanmıştır.
Elde Etme Önlemleri
- Kirlenmeyi önlemek için kurulum yapana kadar koruyucu toz kapaklarını takın
- Her zaman çiftleşmeden önce optik sınıf temizleyici ile hem kablo ve alıcı konektörleri temizleyin
- Kabloyu 30 mm minimum bükme yarıçapının altında bükmekten kaçının.
- Bağlantıları çekmeyin; gerilme hafifletmek için çekme sekmesini veya kablo ceketini kullanın
- -40 °C ila 85 °C arasında kuru ve temiz bir ortamda saklayın.
Alıcı Kontrol Listesi
- Alıcı bağlantı tipini doğrulayın (MPO-12/APC kadın)
- Bağlantı uzunluğunu onaylayın - 50 m varyasyonu (MFP7E10-N050)
- Kontrol lif türü - OM4 multimod (> 30 m için)
- Doğrudan bağlanmak için gerekli olan tip B çaprazı polariteyi sağlamak
- Kablo yönlendirmesini ve bükme yarıçapını değerlendirin
- Transceiver uyumluluğunu onaylayın (OSFP/QSFP112)
