NVIDIA MFP7E10-N030 30 metrelik multimod MPO-12/APC Fiber Optic Kablo
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E10-N030 (980-9I557-00N030) |
| Belge: | MFP7E10-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Modeli: | MFP7E10-N030 | Uzunluk: | 30 milyon |
|---|---|---|---|
| Elyaf türü: | Çok modlu OM4 | Konektörler: | MPO-12/APC (kadın) |
| Ekleme Kaybı: | ≤ 0.362 dB | İade Kaybı: | ≥ 35 dB |
| Vurgulamak: | NVIDIA multimode MPO-12 fiber optik kablosu,30 metrelik MPO-12 APC fiber kablosu,NVIDIA 30 metrelik multimod lif kablosu |
||
Ürün Açıklaması

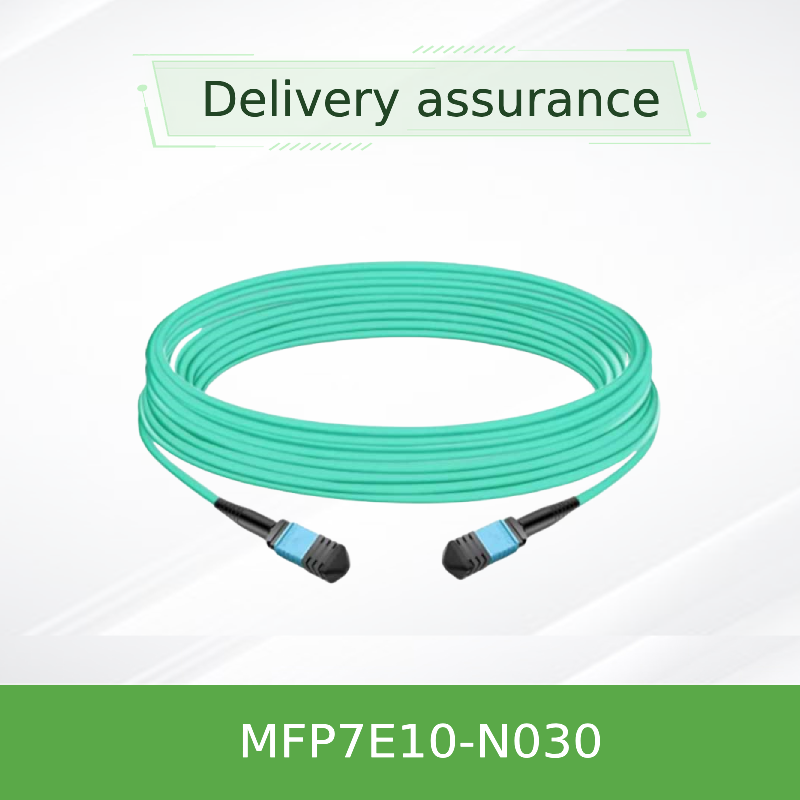

NVIDIA MFP7E10-N030 30 metrelik multimod MPO-12/APC Fiber Optic Kablo
NVIDIA MFP7E10-N03030 metrelik MPO-12/APC'den MPO-12/APC multimode fiber kablosu, B tipi crossover, OM4 (50/125 μm).ve QSFP112 alıcıları. Düşük yerleştirme kaybı, LSZH / OFNR ceket, yama panelleri ile 50m'ye kadar ulaşmayı destekler.
Ürün Genel Görünümü
NVIDIA MFP7E10-Nxxx serisi pasif optik kablo, yüksek yoğunluklu veri merkezi bağlantıları için tasarlanmıştır.MFP7E10-N030(30m) 12 fiber MPO‐12/APC konektöründe 8 aktif fiber kullanırken, 4 fiber dayanıklılık elemanı olarak hizmet eder.Yüksek hızlı protokoller için sinyal bütünlüğünün sağlanması.
Bu kablo birB tipi crossoverBir uçta yayın kanalı 1'i, karşı tarafta kanal 12'yi almak için hizalandırmak, ek kutupluk yönetimi olmadan doğrudan alıcı eşleştirme için kritiktir.Hem InfiniBand (NDR) hem de Ethernet (400GbE/800GbE) ortamlarını destekler.
Temel Özellikler
Optik ve Fiziksel
- 50/125 μm OM4 multimod lif (uzunluğu >30 m)
- MPO‐12/APC dişi konektörler, yeşil kabuk
- 8 aktif lif / 4 aktif olmayan (güç üyeleri)
- B tipi çapraz kutupluk
- Aqua LSZH / OFNR ceket, çapı 3,0 ± 0,2 mm
Performans ve Uygunluk
- Giriş kaybı ≤ 0,35 + 0,0004 * L (dB); 30m için: ≤ 0,362 dB
- Geri dönüş kaybı ≥ 35 dB
- Min bükme yarıçapı: 30 mm (kabloda herhangi bir yerde)
- Çalışma sıcaklığı: 0 °C - 70 °C
- Telcordia GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5
Teknoloji
8 derecelik bir cilalı APC (Angled Physical Contact) uç yüzeyi, yüksek hızlı optik bağlantılar için kritiktir: iç geri yansımaları alıcı lazerden uzaklaştırır,Sinyal bozulmasını ve bit hatalarını azaltmakKablopasifve düşük gecikme ve yüksek güvenilirliği sağlayan aktif elektronik içermez.MPO-12 hizalanma pinleri (transceiverde) hassas optik birleştirme için kablo konektöründeki hizalanma delikleriyle eşleşir.
NVIDIA, 50 metrelik maksimum menzile sahip olmakla birlikte en fazla iki optik yama paneli (toplam 4 bağlantı bağlantısı) içeren bağlantılar için MFP7E10‐Nxxx'i belirtir.
Tipik Görevler
- Değiştirici-değiştirici:Omurilik yapraklı kumaşlarda çift portlu OSFP 800G anahtarlarını bağlamak.
- Değiştirme Adaptörü:OSFP anahtarlarını OSFP veya QSFP112 alıcıları kullanarak ConnectX‐7 veya BlueField‐3 DPU'larına bağlamak.
- 400G/800G çıkış:İki portlu OSFP alıcılarıyla (örneğin, MMA4Z00-NS) iki 4 kanal 400G bağlantısını desteklemek için kullanılır.
- Düşük gecikme, yüksek bant genişliği GPU-GPU bağlantısı gerektiren AI ve HPC kümeleri.
Uyumluluk
MFP7E10‐N030 aşağıdakiler de dahil olmak üzere NVIDIA alıcı alıcılarıyla uyumludur:
- Çift portlu OSFP:InfiniBand/Ethernet anahtarları için MMA4Z00-NS (800G DR8)
- Tek portlu OSFP:ConnectX-7 adaptörleri için MMA4Z00-NS400 (400G)
- QSFP112:BlueField-3 DPU'ları için MMA1Z00-NS400 (400G)
- Ayrıca 400GbE / NDR InfiniBand ve NVLink protokollerini de destekler.
Önemli: MPO‐12/APC bağlantılarıHayır.MPO‐12/UPC (mavi kabuk) konektörleriyle uyumludur. UPC cila kullanan 100G/200G alıcılarla karıştırılmamalıdır.
Özellikler
| Parametreler | Değer |
|---|---|
| Model | MFP7E10-N030 |
| Uzunluk | 30 m (tolerans: +2% * L / -0) |
| Elyaf türü | Uzunluk >30 m için multimod OM4 (50/125 μm); ≤30 m için OM3 |
| Bağlantı tipi | MPO‐12/APC dişiye MPO‐12/APC dişiye, yeşil kabuklu |
| Aktif lifler | 8 (4 Tx, 4 Rx) |
| Kutupluk | B tipi çapraz araç |
| Ekleme kaybı (max) | ≤ 0,35 + 0,0004 * L (dB) → 0,362 dB @ 30m |
| Geri dönüş kaybı (min) | ≥ 35 dB |
| Kablo çapı | 3.0 ± 0.2 mm |
| Min bükme yarıçapı | 30 mm (kabloda herhangi bir yerde) |
| Ceket | Aqua, LSZH / OFNR |
| Çalışma sıcaklığı | 0 °C - 70 °C |
| Depolama sıcaklığı | -40 °C - 85 °C |
| Nemlilik (kondensasyon olmayan) | % 10 % 85 RH |
| Standartlar | GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5 |
Seçim Rehberi
| Sipariş bölüm numarası | Açıklama | Uzunluk |
|---|---|---|
| MFP7E10-N003 | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC | 3 m |
| MFP7E10-N005 | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC | 5 m |
| MFP7E10-N007 | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC | 7 m |
| MFP7E10-N010 | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC | 10 m |
| MFP7E10-N015 | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC | 15 m |
| MFP7E10-N020 | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC | 20 m |
| MFP7E10-N025 | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC | 25 m |
| MFP7E10-N030 | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC | 30 m |
| MFP7E10-N035 | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC | 35 m |
| MFP7E10-N040 | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC | 40 m |
| MFP7E10-N050 | NVIDIA pasif fiber kablosu, MMF, MPO12 APC'ye MPO12 APC | 50 m |
Avantajlar
- Düşük kayıp ve yüksek getiri kaybı:400G/800G PAM4 modülasyonu için temiz optik sinyaller sağlar.
- APC cilası:NDR InfiniBand ve 800G Ethernet için kritik olan yansımaları en aza indirir.
- B tipi çapraz araç:Doğrudan alıcı çiftleşmesini basitleştirir; kutupluk tersine dönüştürme adaptörlerine gerek yoktur.
- LSZH/OFNR ceket:Düşük duman ve alev gerileyici, plenum ve yükselme alanları için uygundur.
- NVIDIA yeterlidir:ConnectX‐7, BlueField‐3 ve Spectrum anahtar aileleri için test edilmiş ve önerilmiştir.
Hizmet ve Destek
Hong Kong Starsurge Group, NVIDIA ağ çözümleri için küresel teslimat, çok dilli destek ve teknik uzmanlık sağlar.ve satış sonrası destekSatış ekibimizle temasa geçin.
Sıkça Sorulan Sorular
Bu kablo QSFP112 alıcılarıyla uyumlu mu?
Evet, uygun NVIDIA QSFP112 400G alıcı ile (örneğin, MMA1Z00-NS400) adaptör tarafında kullanıldığında.
Bunu MPO‐12/UPC bağlantıları ile kullanabilir miyim?
No. MPO‐12/APC (yeşil kabuk) MPO‐12/UPC (mavi kabuk) ile mekanik veya optik olarak uyumlu değildir.
30 metrelik bir kablo için maksimum ulaşım ne?
Kablonun kendisi 30 m'dir, ancak toplam bağlantı, uygun kayıp bütçeleme ile iki yama paneli (4 bağlantı bağlantısı) dahil edildiğinde 50 m'ye kadar destekleyebilir.
Kablo ESD duyarlı mı?
Hayır, kabloda iletken parça yok. Ancak, alıcıları kullanırken standart ESD önlemleri geçerlidir.
Elde Etme Önlemleri
- Kirlenmeyi önlemek için montajına kadar bağlantılarda toz kapakları tutun.
- Çiftleşmeden önce optik bir bağlantı temizleyicisi kullanarak hem kabloyu hem de alıcı bağlantılarını temizleyin.
- Kabloyu 30 mm'lik bükme yarıçapının altında bükmekten kaçının.
- Sıvılara maruz bırakmayın veya nominal sıcaklık aralığının dışında çalışmayın.
- Kullanılmadığında -40 °C ile 85 °C arasında saklanmalıdır.
Şirket Tanıtımı
Hong Kong Starsurge Group Co., LimitedTeknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır.Kablosuz erişim noktaları, kontrol cihazları, kablolar ve ilgili ağ ekipmanları.
Deneyimli bir satış ve teknik ekip tarafından desteklenen Starsurge, hükümet, sağlık, üretim, eğitim, finans ve kurumsal gibi endüstrileri destekliyor.Ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat.ve müşterilerin verimli inşa yardımcı olan özel çözümler, ölçeklenebilir ve güvenilir ağ altyapısı.
Önemli Gerçekler Bir Bakışta
Bağlantı ve kutupluk:MPO‐12/APC dişi, B tipi çapraz, yeşil kabuklu
İlaç ve Uzunluk:Multimode OM4, 30 m (98 ft), 8 aktif lif
Optik Performans:IL ≤ 0,362 dB, RL ≥ 35 dB
Uygunluk:GR‐1435, IEC 61754‐7, OFNR/LSZH
Uyumluluk Matrisi
| Alıcı / Cihaz | Liman Türü | Uyumlu |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | Çift portlu OSFP | - Evet. |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (tek port) | - Evet. |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | - Evet. |
| ConnectX-7 / BlueField-3 | OSFP / QSFP112 | - Evet. |
| MPO‐12/UPC alıcıları (100G/200G) | MPO‐12/UPC | Hayır (farklı cilalama) |
Alıcı Kontrol Listesi
- Transceiver bağlantı noktası türünü onaylayın: OSFP, çift bağlantı noktası OSFP veya QSFP112
- Bağlantı cilasını kontrol edin: MPO‐12/APC (yeşil kabuk) vs. UPC (mavi kabuk)
- Gerekli kablo uzunluğunu kontrol edin MFP7E10‐N030 30 metre
- Fiber türünü sağlamak: uzunluklar için multimod OM4, daha kısalar için OM3
- Kablo yönetimi planı: 30 mm minimum bükme yarıçapı
- Uzun bağlantılar kullanılırsa yama paneli yerleştirme kaybı düşünün
