50m NVIDIA MFP7E10-N050 MPO-12/APC Optik Kablo (ConnectX-7 / BlueField-3 ve OSFP/QSFP112 Alıcı-Vericiler İçin)
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFP7E10-N050 (980-9I57Y-00N050) |
| Belge: | MFP7E10-Nxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Modeli: | MFP7E10-N050 | Uzunluk: | 50 m |
|---|---|---|---|
| Elyaf türü: | Çok modlu OM4 | Konektörler: | MPO-12/APC (kadın) |
| Ekleme Kaybı: | ≤ 0.37 dB | İade Kaybı: | ≥ 35 dB |
| Vurgulamak: | 50m NVIDIA MPO-12 optik kablo,NVIDIA ConnectX-7 optik kablo,OSFP QSFP112 alıcı-verici kablosu |
||
Ürün Açıklaması

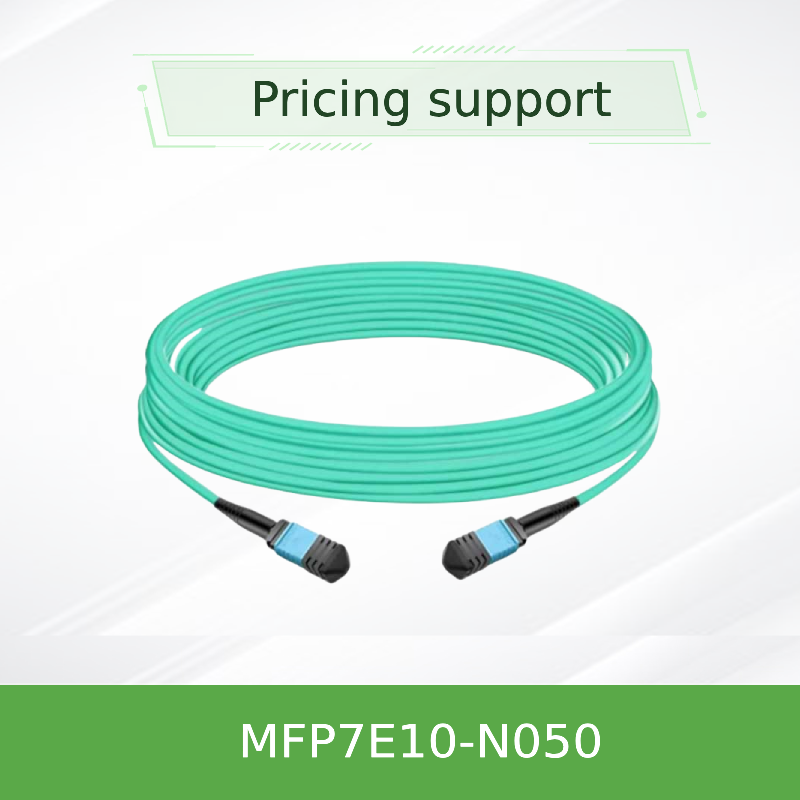

NVIDIA MFP7E10-N050 MPO-12/APC Optik Kablo
50 metre MPO-12/APC'den MPO-12/APC'ye çok modlu fiber kablo, Tip-B çapraz, OM4 (50/125 µm). Çift portlu OSFP, tek portlu OSFP ve QSFP112 alıcı-vericiler arasındaki 400G/800G InfiniBand ve Ethernet bağlantıları için tasarlanmıştır.
Ürün Genel Bakışı
NVIDIA MFP7E10-Nxxx serisi pasif optik kablo, yüksek yoğunluklu veri merkezi ara bağlantıları için tasarlanmıştır. MFP7E10-N050 (50m), 12 fiberli bir MPO-12/APC konektör içinde 8 aktif fiber kullanır, 4 fiber ise mukavemet elemanı olarak görev yapar. 8 derecelik açılı parlatma (APC), geri yansımaları en aza indirerek yüksek hızlı protokoller için sinyal bütünlüğünü sağlar.
Bu kablo, bir uçtaki iletim kanalı 1'i karşı uçtaki alım kanalı 12'ye hizalayan bir Tip-B çapraz düzenektir; bu, ek polarite yönetimi olmadan doğrudan alıcı-verici eşleştirmesi için kritiktir. Hem InfiniBand (NDR) hem de Ethernet (400GbE/800GbE) ortamlarını destekler.
Ana Özellikler
Optik ve Fiziksel
- 50/125 µm OM4 çok modlu fiber (uzunluk >30 m)
- MPO-12/APC dişi konektörler, yeşil kabuk
- 8 aktif fiber / 4 inaktif (mukavemet elemanları)
- Tip-B çapraz polarite
- Aqua LSZH / OFNR ceket, 3.0 ±0.2 mm çap
Performans ve Uyumluluk
- Ekleme kaybı ≤ 0.35 + 0.0004 × L (dB) ; 50m için: ≤ 0.370 dB
- Geri yansıma kaybı ≥ 35 dB
- Min bükülme yarıçapı: 30 mm (kablo üzerinde herhangi bir yerde)
- Çalışma sıcaklığı: 0 °C ila 70 °C
- Telcordia GR-1435, IEC 61754-7, ANSI/TIA-604-5
Teknoloji
8 derecelik parlatmaya sahip APC (Açılı Fiziksel Temas) uç yüzü, yüksek hızlı optik bağlantılar için kritiktir: dahili geri yansımaları alıcı-verici lazerinden uzağa saptırarak sinyal bozulmasını ve bit hatalarını azaltır. Kablo pasiftir ve aktif elektronik içermez, bu da düşük gecikme süresi ve yüksek güvenilirlik sağlar.
NVIDIA, MFP7E10-Nxxx'i, 50 metrelik maksimum menzili korurken iki adede kadar optik patch panel (toplam 4 konektör bağlantısı) içeren bağlantılar için belirtir; MFP7E10-N050, bu koşullar altında desteklenen maksimum uzunluktur.
Tipik Dağıtımlar
- Anahtardan Anahtara: Daha uzun mesafelerde omurga-yaprak ağlarında çift portlu OSFP 800G anahtarlarını bağlama.
- Anahtardan Adaptöre: OSFP anahtarlarını OSFP veya QSFP112 alıcı-vericiler kullanarak ConnectX-7 veya BlueField-3 DPU'lara bağlama.
- 400G/800G ayırma: İki adet 4 kanallı 400G bağlantısını desteklemek için çift portlu OSFP alıcı-vericilerle kullanılır.
- Rack'ler arasında düşük gecikmeli, yüksek bant genişlikli GPU'dan GPU'ya bağlantı gerektiren AI ve HPC kümeleri.
Uyumluluk
MFP7E10-N050, aşağıdakiler dahil olmak üzere NVIDIA alıcı-vericileriyle uyumludur:
- Çift portlu OSFP: MMA4Z00-NS (800G DR8), InfiniBand/Ethernet anahtarları için
- Tek portlu OSFP: MMA4Z00-NS400 (400G), ConnectX-7 adaptörleri için
- QSFP112: MMA1Z00-NS400 (400G), BlueField-3 DPU'lar için
- Ayrıca 400GbE/NDR InfiniBand ve NVLink protokollerini de destekler.
Önemli: MPO-12/APC konektörleri, MPO-12/UPC (mavi kabuk) konektörleriyle uyumlu değildir. UPC parlatma kullanan 100G/200G alıcı-vericilerle karıştırmayın.
Özellikler
| Parametre | Değer |
|---|---|
| Model | MFP7E10-N050 |
| Uzunluk | 50 m (tolerans: +%2 × L / -0) |
| Fiber tipi | Çok modlu OM4 (50/125 µm), uzunluk >30 m için |
| Konektör tipi | MPO-12/APC dişi - MPO-12/APC dişi, yeşil kabuk |
| Aktif fiberler | 8 (4 Veri, 4 Al) |
| Polarite | Tip-B çapraz |
| Ekleme kaybı (maks) | ≤ 0.35 + 0.0004 × L (dB) → 0.370 dB @ 50m |
| Geri yansıma kaybı (min) | ≥ 35 dB |
| Kablo çapı | 3.0 ± 0.2 mm |
| Min bükülme yarıçapı | 30 mm (kablo üzerinde herhangi bir yerde) |
| Ceket | Aqua, LSZH / OFNR |
| Çalışma sıcaklığı | 0 °C ila 70 °C |
| Depolama sıcaklığı | −40 °C ila 85 °C |
| Nem (yoğuşmasız) | 10% - 85% RH |
| Standartlar | GR-1435, IEC 61754-7, ANSI/TIA-604-5 |
Seçim Kılavuzu
| Sipariş Parça Numarası | Açıklama | Uzunluk |
|---|---|---|
| MFP7E10-N003 | NVIDIA pasif fiber kablo, MMF, MPO12 APC - MPO12 APC | 3 m |
| MFP7E10-N005 | NVIDIA pasif fiber kablo, MMF, MPO12 APC - MPO12 APC | 5 m |
| MFP7E10-N007 | NVIDIA pasif fiber kablo, MMF, MPO12 APC - MPO12 APC | 7 m |
| MFP7E10-N010 | NVIDIA pasif fiber kablo, MMF, MPO12 APC - MPO12 APC | 10 m |
| MFP7E10-N015 | NVIDIA pasif fiber kablo, MMF, MPO12 APC - MPO12 APC | 15 m |
| MFP7E10-N020 | NVIDIA pasif fiber kablo, MMF, MPO12 APC - MPO12 APC | 20 m |
| MFP7E10-N025 | NVIDIA pasif fiber kablo, MMF, MPO12 APC - MPO12 APC | 25 m |
| MFP7E10-N030 | NVIDIA pasif fiber kablo, MMF, MPO12 APC - MPO12 APC | 30 m |
| MFP7E10-N035 | NVIDIA pasif fiber kablo, MMF, MPO12 APC - MPO12 APC | 35 m |
| MFP7E10-N040 | NVIDIA pasif fiber kablo, MMF, MPO12 APC - MPO12 APC | 40 m |
| MFP7E10-N050 | NVIDIA pasif fiber kablo, MMF, MPO12 APC - MPO12 APC | 50 m |
Avantajlar
- Düşük kayıp ve yüksek geri yansıma kaybı: 400G/800G PAM4 modülasyonu için temiz optik sinyaller sağlar.
- APC parlatma: NDR InfiniBand ve 800G Ethernet için kritik olan yansımaları en aza indirir.
- Tip-B çapraz: Doğrudan alıcı-verici eşleştirmesini basitleştirir; polarite ters çevirme adaptörlerine gerek yoktur.
- LSZH/OFNR ceket: Düşük duman ve alev geciktirici, plenum ve yükseltici alanlar için uygundur.
- NVIDIA onaylı: ConnectX-7, BlueField-3 ve Spectrum anahtar aileleri için test edilmiş ve önerilmiştir.
- Maksimum menzil: 50m uzunluk, NVIDIA spesifikasyonuna göre iki patch panel (4 konektör bağlantısı) ile desteklenen maksimum uzunluktur.
Sıkça Sorulan Sorular
Bu kablo QSFP112 alıcı-vericilerle uyumlu mu?
Evet, uygun NVIDIA QSFP112 400G alıcı-verici (örneğin, MMA1Z00-NS400) ile adaptör tarafında kullanıldığında.
Bunu MPO-12/UPC konektörleriyle kullanabilir miyim?
Hayır. MPO-12/APC (yeşil kabuk), MPO-12/UPC (mavi kabuk) ile mekanik veya optik olarak uyumlu değildir. Birlikte kullanmak konektör uç yüzlerine zarar verebilir.
50m bu kablo için maksimum menzil mi?
Evet, NVIDIA spesifikasyonlarına göre, MFP7E10-N050 bu serinin en uzun varyantıdır ve iki adede kadar optik patch panel (4 konektör bağlantısı) dahil edildiğinde 50m'ye kadar toplam bağlantı uzunluğunu destekler.
Kablo ESD'ye duyarlı mı?
Hayır, kablonun iletken parçası yoktur. Ancak, alıcı-vericileri tutarken standart ESD önlemleri geçerlidir.
Kullanım Önlemleri
- Kirlenmeyi önlemek için kurulumdan önce konektörlerdeki toz kapaklarını takılı tutun.
- Eşleştirmeden önce her iki kablo ve alıcı-verici konektörlerini optik bir konektör temizleyici kullanarak temizleyin.
- Kabloyu 30 mm bükülme yarıçapının altına bükmekten kaçının.
- Sıvılara maruz bırakmayın veya derecelendirilmiş sıcaklık aralığının dışında çalıştırmayın.
- Kullanılmadığında −40 °C ile 85 °C arasında saklayın.
Şirket Tanıtımı
Hong Kong Starsurge Group Co., Limited ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sunan teknoloji odaklı bir sağlayıcıdır. 2008 yılında kurulan şirketimiz, ağ anahtarları, NIC'ler, kablosuz erişim noktaları, denetleyiciler, kablolar ve ilgili ağ ekipmanları dahil olmak üzere ürünlerle dünya çapında müşterilere hizmet vermektedir.
Deneyimli bir satış ve teknik ekibin desteğiyle Starsurge, devlet, sağlık, imalat, eğitim, finans ve kurumsal gibi sektörlere destek vermektedir. IoT çözümleri, ağ yönetim sistemleri, özel yazılım geliştirme, çok dilli destek ve küresel teslimat sunuyoruz.
Önemli Gerçekler Bir Bakışta
Konektör ve Polarite: MPO-12/APC dişi, Tip-B çapraz, yeşil kabuk
Fiber ve Uzunluk: Çok modlu OM4, 50 m (164 ft), 8 aktif fiber
Optik Performans: IL ≤ 0.370 dB, RL ≥ 35 dB
Uyumluluk: GR-1435, IEC 61754-7, OFNR/LSZH
Uyumluluk Matrisi
| Alıcı-Verici / Cihaz | Port Tipi | Uyumlu |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | Çift portlu OSFP | Evet |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (tek port) | Evet |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | Evet |
| ConnectX-7 / BlueField-3 | OSFP / QSFP112 | Evet |
| MPO-12/UPC alıcı-vericiler (100G/200G) | MPO-12/UPC | Hayır (farklı parlatma) |
Alıcı Kontrol Listesi
- Alıcı-verici port tipini onaylayın: OSFP, çift portlu OSFP veya QSFP112
- Konektör parlatmasını doğrulayın: MPO-12/APC (yeşil kabuk) - UPC (mavi kabuk)
- Gerekli kablo uzunluğunu kontrol edin — MFP7E10-N050 50 metredir
- Fiber tipini sağlayın: 30m'den uzun mesafeler için çok modlu OM4
- Kablo yönetimi planlayın: 30 mm minimum bükülme yarıçapı
- Patch panel ekleme kaybını göz önünde bulundurun: 4 konektör bağlantısına kadar izin verilir
