NVIDIA MMA4Z00-NS400 400G OSFP SR4 multimod alıcı 4 kanal 100G-PAM4
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MMA4Z00-NS400 |
| Belge: | MMA4Z00-NS400.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Durum: | Yeni ve orijinal | Kullanılabilirlik: | Stoklamak |
|---|---|---|---|
| Teknoloji: | Infiniband ve Ethernet | Maksimum Hız: | 800GB/S |
| Uzunluk: | 50 milyon | Sıcaklık Aralığı: | 0°C ila +70°C |
| İsim: | Emllanox optik alıcı-vericisi MMA4Z00-NS400 400GB/s Tek Portlu OSFP 400GB/s Multimode SR4 50m Alıcı- | Anahtar kelimeler: | Mellanox optik alıcı -verici |
| Vurgulamak: | NVIDIA 400G OSFP SR4 alıcı,4 kanallı multimod optik alıcı,100G-PAM4 OSFP alıcı |
||
Ürün Açıklaması

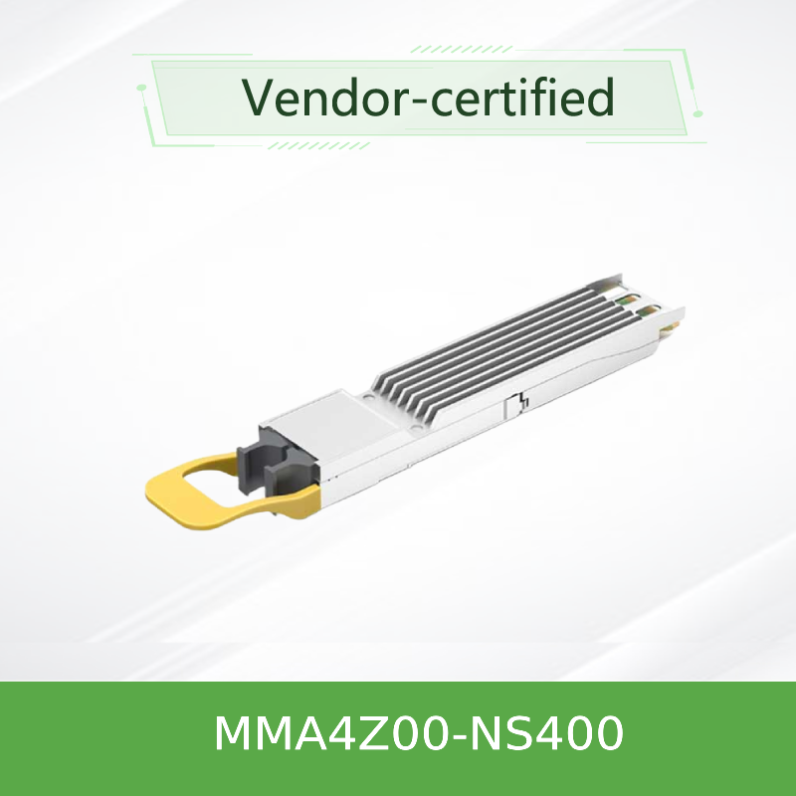

NVIDIA MMA4Z00-NS400 400G OSFP SR4 Çok Modlu Alıcı-Verici
InfiniBand NDR ve 400GbE için 4 Kanallı 100G-PAM4 Optik Modül
Ürün Genel Bakışı
NVIDIA MMA4Z00-NS400, yüksek performanslı veri merkezleri için tasarlanmış 400Gb/sn tek portlu OSFP SR4 çok modlu bir alıcı-vericidir. 4 adet 100G-PAM4 modülasyonlu kanal, 850nm VCSEL teknolojisi ve bir MPO-12/APC optik konektörü içerir. Hem 400G hem de otomatik 200G modlarını (ayırıcı kablolarla kullanıldığında) destekleyerek ConnectX-7 adaptörleri ve Quantum-2/Spectrum-4 anahtarları için esnek, güç açısından verimli bağlantı sağlar.
Ana Özellikler
- Veri hızı: 400Gb/sn (4* 100G-PAM4) veya 200Gb/sn (2* 100G-PAM4)
- Protokol desteği: InfiniBand NDR, 400GbE
- Optik arayüz: MPO-12/APC (tek 4 kanallı konektör)
- Dalga boyu: 850nm VCSEL
- Menzil: 50m OM4 / 30m OM3
- Güç tüketimi: Maksimum 8,5W (400G) / Maksimum 5,5W (200G)
- Sıcak takılabilir: OSFP form faktörü, OSFP MSA uyumlu
- Yönetim: CMIS 4.0 uyumlu, I²C arayüzü
- Dijital teşhis: Sıcaklık, voltaj, sapma, Tx/Rx gücü için DDM
- Uyumluluk: RoHS, Sınıf 1M lazer güvenliği
Teknoloji ve Tasarım
MMA4Z00-NS400, NVIDIA'nın gelişmiş optik teknolojisini 850nm VCSEL dizileri ve yüksek hızlı çok modlu fiber kuplajı ile kullanır. 4 kanallı tasarım, tek bir MPO-12/APC konektörü üzerinden 400G toplam bant genişliği sağlamak için kanal başına 100G-PAM4 modülasyonunu kullanır. Alıcı-verici, optimum sinyal bütünlüğü için uyarlanabilir Tx giriş eşitlemesi, programlanabilir Rx çıkış genliği ve ön/son ek ayarlarını destekler. Dijital Teşhis İzleme (DDM), sıcaklık, besleme voltajı, lazer sapma akımı ve optik güç seviyeleri hakkında gerçek zamanlı görünürlük sağlar. Modül ayrıca sistem teşhisleri için PRBS üreteci/denetleyicisi ve döngü geri modlarını içerir.
Tipik Dağıtımlar

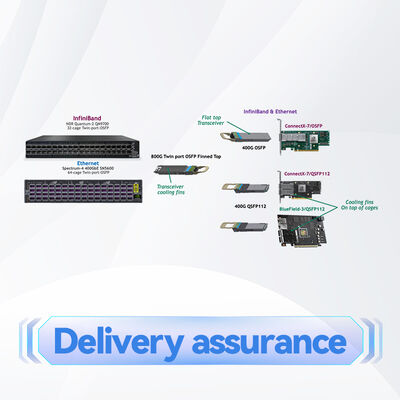

- 400G modu (düz kablolar): MFP7E10 düz çapraz fiber kablolar kullanarak Quantum-2 veya Spectrum-4 anahtarlarını ConnectX-7 OSFP adaptörlerine 400Gb/sn hızında bağlayın
- 200G modu (ayırıcı kablolar): Tek bir 400G OSFP alıcı-vericisini iki adet 200G ConnectX-7 adaptörüne bağlamak için MFP7E20 1:2 ayırıcı kabloları kullanın, güç tüketimini otomatik olarak azaltır
- Anahtardan Anahtara: Düz kablolu çift portlu OSFP alıcı-vericiler 800G anahtardan anahtara bağlantıları destekler
- Yüksek performanslı bilgi işlem: AI/ML eğitimi ve HPC kümeleri için InfiniBand NDR kumaşları
- Kurumsal bulut: Büyük ölçekli veri merkezlerinde 400GbE toplama bağlantıları
Uyumluluk
Anahtarlar: NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G).
Adaptörler / DPU'lar: ConnectX-7 OSFP (bu OSFP alıcı-verici için). BlueField-3 DPU'lar QSFP112 varyantlarını kabul eder – bu OSFP modülü BlueField-3 ile uyumlu değildir.
Önerilen fiber kablolar: MPO-12/APC konektörlü NVIDIA MFP7E10 (düz) ve MFP7E20 (1:2 ayırıcı) çapraz Tip-B kablolar.
Protokoller: InfiniBand NDR ve 400GbE (ana bilgisayara göre otomatik algılanır).
Tek portlu OSFP alıcı-vericiler anahtarlarda kullanılmaz. Çift portlu alıcı-vericilerdeki her iki fiber de aynı tipte olmalıdır – düz veya ayırıcı – ve karıştırılamaz.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Ürün Tipi | 400G OSFP SR4 Çok Modlu Alıcı-Verici |
| Form Faktörü | OSFP (MSA uyumlu), düz üst |
| Veri Hızı | 400Gb/sn (4*100G-PAM4) / 200Gb/sn (2*100G-PAM4) |
| Optik Konektör | Tek MPO-12/APC (8 aktif fiber: 4 TX + 4 RX) |
| Dalga boyu | 850nm VCSEL |
| Menzil (OM4) | 50m'ye kadar (2 patch panel ile) |
| Menzil (OM3) | 30m'ye kadar (2 patch panel ile) |
| Besleme Gerilimi | 3.3V (3.135V – 3.465V) |
| Maksimum Güç (400G, 4-kanal) | Maksimum 8,5W (tipik 8W) |
| Maksimum Güç (200G, 2-kanal) | Maksimum 5,5W (tipik 5W) |
| Düşük Güç Modu | Maksimum 2W |
| Çalışma Kasa Sıcaklığı | 0 °C ila 70 °C (DDM 75°C'ye kadar) |
| Depolama Sıcaklığı | –40 °C ila 85 °C |
| Bağıl Nem (Çalışma) | 5% – 95% (yoğuşmasız) |
| Yönetim Arayüzü | I²C (CMIS 4.0 uyumlu) |
| Dijital Teşhis | Her kanal için Sıcaklık, Vcc, sapma, Tx/Rx gücü |
| Lazer Güvenliği | Sınıf 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Çekme Tipi | Ten (çok modlu) |
| Konektör Kabuğu | Yeşil (MPO-12/APC) |
| Model Numarası | MMA4Z00-NS400 |
200G modu (2 kanallı), 1:2 ayırıcı kablolar (MFP7E20 serisi) kullanıldığında otomatik olarak etkinleştirilir. Güç tüketimi orantılı olarak azalır.
Ürün Seçim Kılavuzu
| Sipariş Parça Numarası | Açıklama | Form Faktörü | Menzil |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, çok modlu, MPO-12/APC, 850nm | OSFP | 50m OM4 |
| MMA4Z00-NS (çift portlu) | 800G Çift Portlu OSFP 2*400G SR4 | OSFP | 50m OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (QSFP112 varyantı) | QSFP112 | 50m OM4 |
BlueField-3 DPU uyumluluğu için, QSFP112 varyantını (MMA1Z00-NS400) kullanın. Bu OSFP modülü yalnızca ConnectX-7 OSFP adaptörleri içindir.
Ana Avantajlar
- Esnek hız modları: Kablo tipine (düz veya ayırıcı) göre otomatik 200G/400G çalışma
- Güç verimliliği: 200G modunda maksimum 5,5W – güç açısından hassas dağıtımlar için ideal
- Kompakt OSFP tasarımı: Düz üst kabuk, ConnectX-7 yuvası soğutucularıyla entegre olur
- Protokolden bağımsız: InfiniBand NDR veya 400GbE'yi otomatik algılar, envanteri basitleştirir
- Üstün sinyal bütünlüğü: APC cilası, PAM4 güvenilirliği için geri yansımaları en aza indirir
- Kapsamlı teşhis: Uyarı/alarm eşiklerine sahip gerçek zamanlı DDM
Sıkça Sorulan Sorular
S: 400G ve 200G modları arasındaki fark nedir?
C: 400G modunda, MFP7E10 düz kablolarla tüm 4 kanal aktiftir. 200G modunda, alıcı-verici MFP7E20 1:2 ayırıcı kabloları otomatik olarak algılar ve yalnızca 2 kanalı etkinleştirerek güç tüketimini azaltır.
S: Bu modül BlueField-3 DPU'larla uyumlu mu?
C: Hayır. BlueField-3 DPU'lar yalnızca QSFP112 cihazlarını kabul eder. BlueField-3 için MMA1Z00-NS400 QSFP112 varyantını kullanın.
S: Bir çift portlu alıcı-vericide düz ve ayırıcı kabloları karıştırabilir miyim?
C: Hayır. Çift portlu bir OSFP alıcı-vericisindeki her iki fiber de aynı tipte olmalıdır – ya düz ya da ayırıcı kablolar.
S: Ne tür bir fiber kablo gereklidir?
C: 400G düz için MFP7E10 veya 200G ayırıcı için MFP7E20 – MPO-12/APC konektörlü NVIDIA tarafından sağlanan Tip-B çapraz kabloları kullanın.
S: Bu alıcı-vericinin maksimum menzili nedir?
C: OM4 çok modlu fiber üzerinde 50m (iki patch panel ile) veya OM3 üzerinde 30m.
S: Bu modül Ethernet anahtarlarında kullanılabilir mi?
C: MMA4Z00-NS400 gibi tek portlu OSFP alıcı-vericiler anahtarlarda kullanılmak üzere tasarlanmamıştır. ConnectX-7/OSFP adaptörleri için tasarlanmışlardır. Çift portlu OSFP alıcı-vericiler Quantum-2 ve Spectrum-4 anahtarlarında kullanılır.
Kullanım Önlemleri
Lazer Güvenliği Uyarısı: Lazer ışığına maruz kalmak gözlere zarar verebilir. Bu ürünü kullanırken koruyucu yüz gözlüğü kullanın ve lazer ışığını gözlerden ve yüzden uzak tutun.
- Optik konektörde fiber kablo takılı değilken toz kapaklarını takılı tutun
- Takmadan önce hem alıcı-verici yuvasını hem de kablo konektörünü daima temizleyin – bağlantı sorunlarının %80'i kirli optik konektörlerle ilgilidir
- Kurulum ve kullanım sırasında standart ESD önlemlerine uyun
- Optik konektöre sıvı uygulamayın; onaylı temizleme aletleri ve yöntemleri kullanın
- Yalnızca NVIDIA tarafından sağlanan veya onaylı fiber kabloları (MFP7E10/MFP7E20 serisi) kullanın
- Termal ve bağlantı sorunlarını önlemek için modülün tamamen takılıp kilitlendiğinden emin olun
Uyumluluk Matrisi
| Cihaz Tipi | Desteklenen Platformlar |
|---|---|
| InfiniBand Anahtarları | NVIDIA Quantum-2 (çift portlu OSFP alıcı-vericilerle) |
| Ethernet Anahtarları | NVIDIA Spectrum-4 (çift portlu OSFP alıcı-vericilerle) |
| Adaptörler | ConnectX-7 / OSFP (bu modül) |
| DPU'lar | BlueField-3 ile uyumlu değil (QSFP112 varyantını kullanın) |
| Önerilen Kablolar | MFP7E10 (düz), MFP7E20 (ayırıcı) – her ikisi de Tip-B çapraz |
Alıcı Kontrol Listesi
- Adaptörünüzün OSFP'yi desteklediğini onaylayın (ConnectX-7/OSFP)
- Gerekli hızı doğrulayın: 400G (düz kablolar) veya 200G (ayırıcı kablolar)
- Uygun fiber kabloyu seçin: MFP7E10 (düz) veya MFP7E20 (ayırıcı)
- Fiber altyapısının MPO-12/APC konektörlü OM3 veya OM4 çok modlu olduğundan emin olun
- Anahtar tarafının uyumlu çift portlu OSFP alıcı-vericiler kullandığını doğrulayın
- OSFP modülü için güç bütçesini ve soğutmayı kontrol edin
İlgili Ürünler
- MMA4Z00-NS – Çift Portlu OSFP 800G 2*400G SR4 alıcı-verici (anahtar tarafı)
- MMA1Z00-NS400 – 400G QSFP112 SR4 (BlueField-3 uyumlu)
- MFP7E10-Nxxx – 4 kanallı düz çapraz fiber kablolar
- MFP7E20-Nxxx – 1:2 ayırıcı çapraz fiber kablolar
- ConnectX-7 / OSFP adaptör kartları
