Quantum-2 ve Spectrum-4 Anahtarlar için 800G OSFP SR8 Alıcı-Verici MMA4Z00-NS 50m
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | Mellanox Optik Alıcı-Verici MMA4Z00-NS |
| Belge: | MMA4Z00-NS.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Durum: | Yeni ve orijinal | Kullanılabilirlik: | Stoklamak |
|---|---|---|---|
| Teknoloji: | Infiniband ve Ethernet | Maksimum Hız: | 800GB/S |
| Uzunluk: | 50 milyon | Sıcaklık Aralığı: | 0°C ila +70°C |
| Vurgulamak: | 800g Osfp Sr8 Alıcı-Verici,Nvidia Quantum-2 alıcı-verici,50m menzilli OSFP alıcı-verici |
||
Ürün Açıklaması
NVIDIA MMA4Z00-NS 800G OSFP Çift Portlu SR8 Çoklu Mod Alıcı
Kuantum-2 ve Spektrum-4 anahtarları için 2×400Gb/s 8 kanallı 100G-PAM4 Optik Modülü
Ürün Genel Görünümü
BuNVIDIA MMA4Z00-NS800Gb/s Twin-port OSFP SR8 multimode paralel alıcı, iki bağımsız 400Gb/s alıcı motorunu tek bir OSFP form faktörüne entegre eder.İki 4 kanallı MPO‐12/APC optik konektörü kullanır, her biri 100G-PAM4 modülasyonu üzerinden 400Gb / s'yi destekler. Bu yenilikçi tasarım, daha önce görülmemiş bir anahtar yoğunluğu sağlayan 32 kafese sahip bir Quantum-2 anahtarında 64 400Gb / s bağlantı noktasını sağlar.Alıcı yazılımı otomatik olarak hem InfiniBand NDR hem de 400GbE protokollerini destekler.. Fined-top (hava soğutulmuş anahtarlar) ve flat-top (DGX H100 / sıvı soğutulmuş) çeşitlerinde mevcuttur.
Temel Özellikler
- Veri hızı:800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 şeridi
- Protokol desteği:InfiniBand NDR, 400GbE (otomatik olarak algılanır)
- Optik arayüz:İki MPO‐12/APC konektörü (her biri 4-ch)
- Dalga boyu:850nm VCSEL
- Uzaklık:50m OM4 / 30m OM3
- Güç tüketimi:17W maksimum (15W tipik) / 2W düşük güçli uyku
- Sıcak fişle bağlanabilir:OSFP biçim faktörü, OSFP MSA uyumlu
- Yönetim:CMIS 4.0 uyumlu, I2C arayüzü
- Dijital teşhis:DDM sıcaklık, voltaj, önyargı, Tx/Rx gücü için
- Uygunluk:RoHS, sınıf 1M lazer güvenliği
Teknoloji ve Tasarım
MMA4Z00-NS, tek bir OSFP kablosunda iki bağımsız 400G alıcı motorunu sağlayan önemli bir NVIDIA yeniliğidir.Bu, OSFP form faktöründe iki MPO‐12/APC optik konektörüne yer veren patentli dikey konektör düzenlemesi ile elde edilir.Her motor, 850nm VCSEL teknolojisini kullanarak 4 şerit 100G-PAM4 modülasyonunu destekler.Flat-top versiyonu ise DGX H100 Cedar-7 sistemleri ve sıvı soğutma ortamları için tasarlanmıştır.Alıcı, uyarlanabilir Tx eşitleme, programlanabilir Rx çıkış amplitudunu ve PRBS jeneratörü / denetleyicisi ve döngü modları ile kapsamlı dijital teşhisleri destekler.

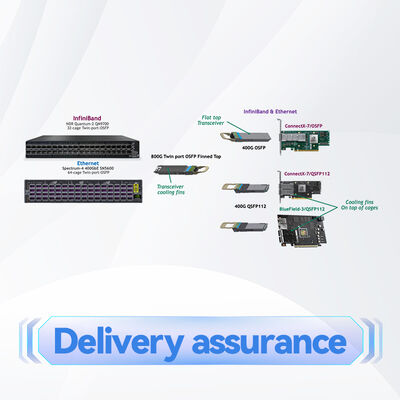

Tipik Görevler
- Değiştirici-değiştirici (800G):İki Quantum-2 veya Spectrum-4 anahtarını 800Gb/s hızında iki düz MFP7E10 fiber kablosu kullanarak bağlayın.
- İki 400G adaptörüne geçiş:Her biri düz kablolar kullanarak iki ConnectX‐7/OSFP veya BlueField‐3/QSPP112 adaptörüne 400G'de bağlanın.

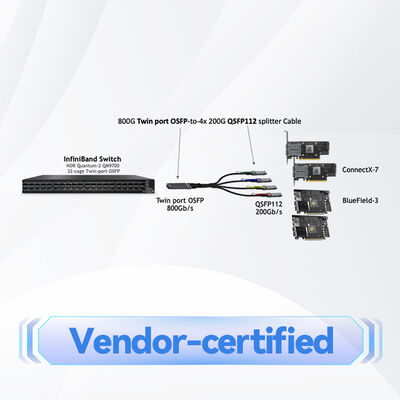

- Dört adet 200G adaptörüne geçiş:Dört 200G adaptörüne bağlanmak için MFP7E20 1: 2 splitter kablolarını kullanın, 400G alıcılarda otomatik güç azaltımı ile.
- DGX H100 entegrasyonu:Düz üstlü varyant, Cedar‐7 GPU sistemlerini Quantum‐2 veya Spectrum‐4 anahtarlarına bağlar.
- Değiştirici-değiştirici (2 × 400G):Çift 400G bağlantısı için iki fiber'i farklı anahtarlara yönlendir.
Uyumluluk
Anahtarlar:NVIDIA Quantum‐2 (InfiniBand NDR), Spectrum‐4 (Ethernet 400G) - her ikisi de hava soğutulmuş işletim için kanatlı üst OSFP kabukları gerektirir.
Adaptörler / DPU:ConnectX‐7/OSFP, ConnectX‐7/QSFP112, BlueField‐3/QSFP112. Tek portlu OSFP alıcıları (MMA4Z00‐NS400) anahtarlarda kullanılmamaktadır.
Önerilen fiber kabloları:MFP7E10 (düz, 4‐ch'ten 4‐ch'e) ve MFP7E20 (1:2 bölücü, 4‐ch'ten 2×2‐ch'e) - her ikisi de MPO‐12/APC ile Type‐B çapraz.
Önemli kural:Çift portlu bir alıcıda her iki lif de aynı türde olmalıdır (her ikisi de düz veya her ikisi de bölücü) - karıştırılamaz.
Protokol:InfiniBand NDR veya 400GbE'yi otomatik olarak algılar.
Özellikler
| Parametreler | Değer |
|---|---|
| Ürün Türü | 800G Çift Portlu OSFP SR8 Çoklu Mod Alıcı |
| Form Faktörü | OSFP (pırıltılı veya düz üstlü çeşitleri) |
| Veri oranı | 800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 |
| Optik Bağlantılar | İki MPO‐12/APC (her biri 4 kanal) |
| Liman başına aktif lifler | 8 (4 TX + 4 RX) MPO bağlantısı başına |
| Dalga boyu | 850nm VCSEL |
| Erişim (OM4) | 50 metreye kadar (iki yama paneli ile) |
| Erişim (OM3) | 30 m'ye kadar (2 yama paneli ile) |
| Güçlendirme Voltajı | 3.3V (3.135V - 3.465V) |
| Maksimum Güç (aktif) | 17W maksimum (15W tipik) |
| Düşük Güç Modu | 2W en fazla |
| Çalışma odası sıcaklığı | 0 °C - 70 °C |
| Depolama sıcaklığı | -40 °C - 85 °C |
| Yönetim Arayüzü | I2C (CMIS 4.0 uyumlu) |
| Dijital Tespit | Sıcaklık, Vcc, kayıtsızlık, şerit başına Tx/Rx gücü |
| Lazer Güvenliği | Sınıf 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Model Numarası | MMA4Z00-NS |
Fined-top versiyonu hava soğutmalı Quantum-2 / Spectrum-4 anahtarları içindir. Flat-top versiyonu (MMA4Z00-NS-FLT) DGX H100 Cedar-7 ve sıvı soğutmalı sistemler içindir.
Seçim Rehberi
| Sipariş bölüm numarası | Açıklama | Form Faktörü | Yukarı |
|---|---|---|---|
| MMA4Z00-NS | 800G OSFP SR8, 2 × 400G, multimod, MPO‐12/APC, 850nm, 50m | OSFP | Denizli |
| MMA4Z00-NS-FLT | 800G OSFP SR8, 2×400G, multimod, MPO‐12/APC, 850nm, 50m | OSFP | Düz |
| MMA4Z00-NS400 | 400G OSFP SR4, tek portlu (ConnectX / OSFP adaptörleri için) | OSFP | Düz |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (ConnectX‐7/QSFP112 ve BlueField‐3) için | QSFP112 | - Hayır. |
MMA4Z00-NS (parmaklı) Quantum‐2 ve Spectrum‐4 hava soğutmalı anahtarlar için gereklidir.
Avantajlar
- Eşsiz yoğunluk:64 port 400Gb / s'de 32 kafese sahip bir Quantum-2 anahtarında - geleneksel tasarımlara kıyasla 2 kat yoğunluk.
- Esnek dağıtım:Kapatma kabloları olan anahtar-a-kapatma (800G), anahtar-a-adapter (2×400G) ve anahtar-a-4 adaptörleri (4×200G) destekler.
- Protokol bilgisiz:InfiniBand veya Ethernet'i otomatik olarak tespit eder, envanter ve lojistikleri basitleştirir.
- Güç verimliliği:2W düşük güçli uyku modu ve alıcı tarafında otomatik 200G güç azaltımı.
- Çeşitli kablolama:Bağımsız uzunluk seçimleri ile düz veya bölücü kabloları destekler (her iki kablo da aynı tip olmalıdır).
- Kanıtlanmış güvenilirlik:NVIDIA uçtan uca sistem doğrulama, en iyi performansı garanti eder.
Hizmet ve Destek
Yetkili bir NVIDIA ortağı olarak, Hong Kong Starsurge Group şunları sağlar:
- 800G/400G optik bağlantı tasarımı için satış öncesi teknik danışmanlık.
- Gerçek zamanlı izleme ve gümrük resmi desteği ile küresel lojistik.
- Standart NVIDIA donanım garantisi.
- Quantum‐2 ve Spectrum‐4 platformları için sabit yazılım/uygunluk tavsiyesi.
- E-posta veya telefon yoluyla çok dilli destek (İngilizce, Mandarin, Kantonca).
Sıkça Sorulan Sorular
S: Deniz kanatlı ve düz kanatlı türler arasındaki fark nedir?
A: Fined-top (MMA4Z00-NS), düşük hava akışına sahip hava soğutmalı Quantum-2 ve Spectrum-4 anahtarları içindir. Flat-top (MMA4Z00-NS-FLT), DGX H100 Cedar-7 sistemleri ve sıvı soğutmalı ortamlar içindir.
S: Aynı alıcıda düz ve bölücü kabloları birlikte kullanabilir miyim?
A: Hayır. Çift portlu bir OSFP alıcısındaki her iki fiber portu da aynı kablo türünü kullanmalıdır - her ikisi de düz (MFP7E10) veya her ikisi de bölücü (MFP7E20).
S: Bu alıcının maksimum erişimi nedir?
A: OM4 multimode fiber üzerinden 50m (iki yama paneli bağlantısı ile) veya OM3 üzerinden 30m.
S: Bu modül ConnectX-7 adaptörlerinde kullanılabilir mi?
A: Hayır. Bu bir çift portlu anahtarlı alıcı. ConnectX-7 adaptörleri için tek portlu OSFP (MMA4Z00-NS400) veya QSFP112 (MMA1Z00-NS400) alıcıları kullanın.
Elde Etme Önlemleri
Lazer Güvenlik Uyarısı:Lazer ışığına maruz kalmak gözlere zarar verebilir. Bu ürünü kullanırken koruyucu yüz kıyafeti kullanın ve lazer ışığını gözlerden ve yüzden uzak tutun.
- Fiber kablolar bağlanmadığı zaman her iki optik bağlantıda da toz kapakları tutun.
- Her zaman hem alıcı kapaklarını hem de kablo bağlantılarını yerleştirmeden önce temizleyin - bağlantı sorunlarının% 80'i kirli optik bağlantılarla ilgilidir.
- Kurulum ve kullanım sırasında standart ESD önlemlerine uyun.
- Optik konektörlere sıvılar sürmeyin; onaylı temizlik araçları ve yöntemleri kullanın.
- Sadece NVIDIA tarafından sağlanan veya nitelikli fiber kabloları (MFP7E10/MFP7E20 serisi) kullanın.
- Gecikme uyumsuzluğu (4.5ns/m) önlemek için her iki kablo da yaklaşık olarak aynı uzunlukta olmalıdır.
- Modülün tamamen yerleştirildiğinden ve termal ve bağlantı sorunlarını önlemek için kilitlendiğinden emin olun.
Hong Kong Starsurge Grubu hakkında
Hong Kong Starsurge Group Co., LimitedTeknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır.Kablosuz erişim noktalarıDeneyimli satış ve teknik ekibimiz hükümet, sağlık, imalat, eğitim, finans ve işletme gibi çeşitli endüstrileri destekliyor.Özel çözümler sunuyoruz., küresel lojistik ve çok dilli destek - hepsi güvenilirlik, performans ve ölçeklenebilirlik konusunda müşteri önceliği taahhüdüne dayanmaktadır.
Temel Bilgiler
| Parça numarası: | MMA4Z00-NS |
| Form faktörü: | OSFP (yünlü üst) |
| Veri hızı: | 800G (2×400G) |
| Bağlantılar: | 2× MPO‐12/APC |
| Uzaklık: | 50m OM4 / 30m OM3 |
| Dalga boyu: | 850nm VCSEL |
| Güç: | 17W maksimum / 2W uyku |
| Uygulama: | Kuantum-2, Spektrum-4 |
Alıcı Kontrol Listesi
- Değiştiricinizin OSFP çift portlu alıcıları (Quantum‐2 veya Spectrum‐4) desteklediğini doğrulayın.
- Doğru üst versiyonunu seçin: hava soğutmalı anahtarlar için kanatlı üst, DGX / sıvı soğutmalı için düz üst.
- Kablo türünü seçin: port başına 400G için düz (MFP7E10) veya port başına 200G için bölücü (MFP7E20).
- Her iki kablonun da aynı tip olduğundan emin olun (her ikisi de düz veya her ikisi de bölücüdür).
- Fiber tesisinin MPO‐12/APC bağlantıları olan OM3 veya OM4 olduğundan emin olun.
- Çevre sıcaklığı gereksinimlerini kontrol etmek için düğmeye basın (tüm fanlar ile en fazla 35°C, fan arızası ile en fazla 30°C).
- Protokolü onaylayın: InfiniBand NDR veya 400GbE (otomatik olarak tespit edilir).
