NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC 100GbE Aktif Optik Kablo
Ürün ayrıntıları:
| Marka adı: | Mellanox |
| Model numarası: | MFA1A00-C015 |
| Belge: | MFA1A00-xxxx.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Dıştaki kutu |
| Teslim süresi: | Envantere dayalı |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Proje/Parti ile Tedarik |
|
Detay Bilgi |
|||
| Kullanılabilirlik: | Stoklamak | Garanti: | 1 Yıl |
|---|---|---|---|
| Durum: | Yeni ve orijinal | Kurşun zamanı: | Stoka göre |
| Teknoloji: | ethernet | Maksimum Hız: | 100GBE |
| Uzunluk: | 15m | Bağlayıcı Türü: | QSFP28 |
| Vurgulamak: | NVIDIA QSFP28 aktif optik kablo,100GbE MMF optik kablo,Garantili NVIDIA 100G AOC |
||
Ürün Açıklaması

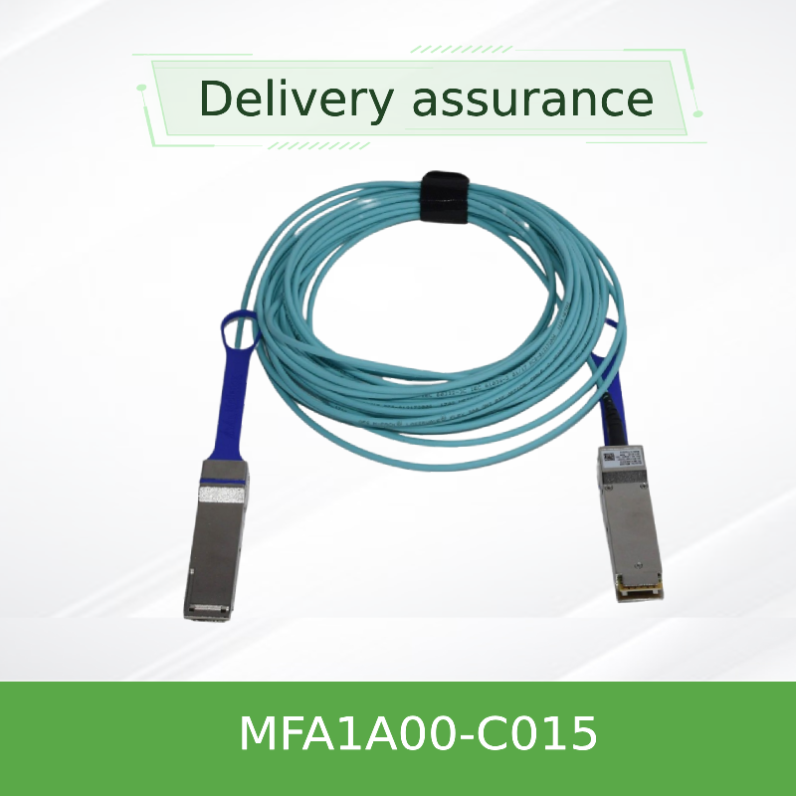

NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
Veri merkezlerindeki kısa ve orta menzilli bağlantılar için tasarlanmış yüksek performanslı 100Gb/s QSFP28 aktif optik kablo, 100 Gigabit Ethernet ve InfiniBand EDR sistemlerini destekliyor.
Ürün Genel Görünümü
NVIDIA MFA1A00-C015, multimod lif üzerinden 100Gb / s toplu bant genişliği sağlayan bir QSFP28 VCSEL tabanlı aktif optik kablodur.Her biri 25'e kadar çalışır..78Gb/s NRZ modülasyonuyla. SFF-8665 ve SFF-8636 standartlarına tam uyumlu olan bu kablo, tipik güç tüketimi sadece 2 ile sıcak takılabilir kurulum ve I2C yönetimini destekler.Son başına 2W.
Temel Özellikler
- Veri hızı: 100Gb/s'ye kadar (4× 25.78Gb/s NRZ)
- Protokol desteği: 100GbE, InfiniBand EDR
- Uçuş: Multimode fiber üzerinden 100 metreye kadar
- Düşük güç: 2.2W tipik bir uç (retiming ile)
- SFF-8665 uyumlu, sıcak takılabilir QSFP28 biçim faktörü
- SFF-8636 Dijital teşhis izleme ile I2C arayüzü
- Programlanabilir Rx çıkış amplitudu ve ön vurgu, Tx giriş eşitleyicisi
- RoHS uyumlu, 1. sınıf lazer güvenliği
Teknoloji ve Tasarım
MFA1A00-C015, 850nm dalga boyunda VCSEL teknolojisini yüksek hızlı multimode fiber ile birleştirir.Üstün sinyal bütünlüğünü sağlayanKablo, optik güç, sıcaklık, voltaj ve kayıtsızlık akımının gerçek zamanlı izlenmesi için dijital teşhis izlemesini entegre eder.Programlanabilir Tx eşitleme ve Rx çıkış amplitudu / ön vurgu değişen ana kart koşulları için ince ayarlama sağlar. LSZH ceket, veri merkezi ortamlarında güvenliği sağlar.
Tipik Görevler
- 100GbE veri merkezleri: üst rak anahtarlarını sunuculara ve depolama sistemlerine bağlayın
- InfiniBand EDR kumaşları: Düşük gecikme bağlantısı gerektiren yüksek performanslı bilgisayar kümeleri
- Bulut hizmet sağlayıcıları: Kamu ve özel bulutlar için maliyetli 100G bağlantısı
- AI/ML eğitim kümeleri: GPU tabanlı sistemler için yüksek bant genişliği, düşük gecikme bağlantıları
- Kurumsal kampüs ağları: Dağıtım ve çekirdek anahtarları arasındaki toplama bağlantıları
Uyumluluk
Değiştiriciler: NVIDIA Spectrum serisi, NVIDIA Quantum serisi ve 100GbE veya InfiniBand EDR'yi destekleyen diğer QSFP28 donanımlı anahtarlar.
Adaptörler / DPU'lar: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 ve QSFP28 portları.
Protokoller: 100GbE (IEEE 802.3bm) ve InfiniBand EDR.
Uyumluluk sisteme bağlıdır; onaylanmış yapılandırmalar için sistem düzeyinde ürün niteliği raporuna bakın.
Özellikler
| Parametreler | Değer |
|---|---|
| Ürün Türü | Aktif Optik Kablo (AOC), QSFP28 |
| Veri oranı | 100Gb/s (4× 25.78Gb/s NRZ) |
| Elyaf Türü | Multimode (MMF) |
| Dalga boyu | 850nm VCSEL |
| Erişim (OM3/OM4) | 100 metreye kadar |
| Güçlendirme Voltajı | 3.3V (3.135V - 3.465V) |
| Güç dağılımı (her uçta, yeniden zamanlama yok) | 1.5W tipik / 1.8W maksimum |
| Güç dağılımı (her uçta, yeniden zamanlama ile) | 2.2W tipik / 2.5W maksimum |
| Çalışma odası sıcaklığı | 0 °C - 70 °C |
| Depolama sıcaklığı | -40 °C ila 85 °C |
| Nitelikli Nem (Çalışma) | 5% - 85% |
| Bağlantı tipi | QSFP28 (SFF-8665 uyumlu) |
| Yönetim Arayüzü | I2C (SFF-8636) DDM ile |
| Dijital Teşhis (DDM) | Tx/Rx güç, sıcaklık, voltaj, yanılsama akımı |
| Bit Hata Hızı (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Düzenleyici | CB, cTUVus, CE, FCC Sınıf A, ICES, RCM, VCCI, Sınıf 1 lazer |
| Uzunluk (C015) | 15 metre. |
Güç tüketimi, yeniden zamanlama yapılandırmasına göre değişir.
Seçim Rehberi
| Sipariş bölüm numarası | Açıklama | Uzunluk | Protokol |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
InfiniBand EDR çeşitleri için, MFA1A00-Exxx serisini kullanın. 100GbE için, MFA1A00-Cxxx serisini kullanın. Diğer uzunluklar isteğe bağlı olarak kullanılabilir.
Avantajlar
- Genişletilmiş menzil: Pasif bakır DAC'lardan önemli ölçüde daha uzun, 100 metreye kadar
- Düşük güç tüketimi: Her uç 2.2W toplam veri merkezi güç bütçesini azaltır
- Esnek hız desteği: Seçilebilir yeniden zamanlama hem 25G hem de daha düşük bit oranlarını destekler
- Güçlü sinyal bütünlüğü: Programlanabilir eşitleme ve yeniden zamanlama güvenilir bağlantı performansını sağlar
- Kolay dağıtım: Sıcak fişlenebilir QSFP28 form faktörü
- Dijital teşhis: Bağlantı sağlığının ve performansının gerçek zamanlı izlenmesi
Sıkça Sorulan Sorular
S: AOC ve DAC arasındaki fark nedir?
A: Bir AOC (Aktif Optik Kablo) pasif bakır DAC'lardan (genellikle ≤5m) daha uzun bir menzile (100m'ye kadar) ulaşmak için entegre alıcılarla optik fiber kullanır.daha az ağırlık ve daha iyi EMI bağışıklığı sunarken.
S: Bu kabloyu InfiniBand EDR anahtarlarıyla kullanabilir miyim?
C: Evet, MFA1A00 serisi hem InfiniBand EDR'yi (E serisi) hem de 100GbE'yi (C serisi) destekler.
S: C-serisi ile E-serisi arasındaki fark nedir?
C serisi 100GbE uygulamaları için optimize edilirken, E serisi InfiniBand EDR için optimize edilmiştir.
S: Bu kablonun en küçük bükme yarıçapı nedir?
A: En az bükme yarıçapı 30 mm'dir.
S: Kablo sıcak takılabilir mi?
C: Evet, tamamen sıcak takılabilir ve ana sistemi kapatmadan canlı ekleme / çıkarmayı destekler.
S: Yeniden zamanlamadan güç tüketimi nedir?
A: Yeniden zamanlama yapmadan, güç tüketimi uç başına tipik olarak 1.5W'dur, bu da daha düşük hızlı veya güç hassas uygulamalar için idealdir.
Elde Etme Önlemleri
- Kirlenmenin önlenmesi için montajına kadar bağlantılarda koruyucu toz kapakları tutun.
- Az yerleştirme kaybını sağlamak için çiftleşmeden önce onaylı optik bağlantı temizleyicileri kullanın.
- Kabloyu 30 mm minimum bükme yarıçapından daha sıkı bükmekten kaçının.
- Kurulum ve kullanım sırasında standart ESD önlemlerine uyun.
- Bağlantıları çekmeyin; yerleştirmek/çıkartmak için çekme düğmesini veya kilit kullanın.
Hong Kong Starsurge Grubu hakkında
Hong Kong Starsurge Group Co., Limited, teknoloji odaklı bir ağ donanımı, BT hizmetleri ve sistem entegrasyon çözümleri sağlayıcısıdır.Tüm dünyadaki müşterilere anahtarlar dahil olmak üzere ağ ekipmanları ile hizmet verdik.Deneyimli satış ve teknik ekibimiz hükümet, sağlık, üretim, eğitim gibi çeşitli endüstrileri destekliyor.,Özel çözümler, küresel lojistik ve çok dilli destek sunuyoruz - hepsi güvenilirlik, performans ve ölçeklenebilirlik konusunda müşteri önceliği üzerine kurulmuş.
Temel Bilgiler
| Parça numarası | MFA1A00-C015 |
| Form faktörü | QSFP28 (SFF-8665) |
| Veri oranı | 100Gb/s (4×25G NRZ) |
| Uzunluk | 15 m |
| Protokol | 100GbE |
| Güç (yeniden zamanlama ile) | 2.2W tipik / son |
| Erişim | 100 metreye kadar |
| Ceket | LSZH, Aqua |
Uyumluluk Matrisi
| Cihaz Türü | Desteklenen Platformlar |
|---|---|
| Ethernet anahtarları | NVIDIA Spectrum SN2000/SN3000/SN4000 serisi, üçüncü taraf 100G anahtarları |
| InfiniBand anahtarları | NVIDIA Quantum, SB7800, SB7900 serisi (E serisi varyantları ile) |
| Adaptörler / DPU'lar | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Üçüncü taraf | 100G'yi destekleyen QSFP28 ile donatılmış anahtarlar (uyumu kontrol edin) |
Alıcı Kontrol Listesi
- Değiştirici / adaptör bağlantı noktasının QSFP28 ve 100G NRZ'yi desteklediğini doğrulayın
- Gerekli kablo uzunluğunu kontrol edin (C015 = 15m)
- Sisteminizin gerekli protokolü desteklediğinden emin olun (100GbE veya InfiniBand EDR)
- Uygulamanız için yeniden zamanlama gerekip gerekmediğini belirleyin (100G için varsayılan olarak etkinleştirilmiştir)
- QSFP28 modülü için güç bütçesini ve soğutmayı kontrol edin.
- Onaylanmış yapılandırmalar için sistem düzeyinde yeterlilik raporunu gözden geçir
